機械振動計 VM82 レンタル

機械振動計 VM82は、主として回転機械を中心とした産業用機械の保守管理、点検、各種機械の開発段階における性能試験などに用いられる振動計です。ACC(加速度)、VEL(速度)、DISP(変位)を適切な周波数範囲で測定し、機械の振動状態の評価が手軽に行えます。
機械振動計 VM82
機材名称機械振動計(振動測定器)
型番VM82
メーカーリオン
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表振動測定Q&A
機材名称機械振動計(振動測定器)
型番VM82
メーカーリオン



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表振動測定Q&A
メールでのお問合せ

機械振動計 VM82のレンタル事例

  • 産業機械分野ではモーターや機械自体の振動を計測することで活躍
  • 工場ラインでの異常発見、製品検査
  • 精密機器での微振動を監視
  • 産業用機械の設備診断
  • 産業機械の保守管理と点検
  • 製品開発の設計
  • 現場の品質管理
  • 各種機械の開発段階における性能試験
  • 生産設備の振動値による良否判定

機械振動計 VM82【リオン】の特長

  • 機械振動計 VM82は回転機械を中心とした産業機械の保守管理、点検、各種機械の開発段階における性能試験などに用いられる振動計です。
  • 加速度(ACC)、速 度(VEL)、変 位(DISP)を適切な周波数範囲で測定し、機械の振動状態の評価が手軽に行えます。
  • メモリー内蔵で最大1000個のデータをストア可能な振動計です。
  • シリアルインタフェース内蔵、コンピューターでのデータ処理も容易に実現。
  • 連続30時間測定の省エネ設計(アルカリ乾電池使用時)。
  • 機械振動計 VM82の重さはわずか320gのコンパクト設計(電池含む)。
※レンタルの振動計はJQAの検定を受けており、計量証明事業社様にもご利用いただけます。検定とは別に校正器での校正も行っていますので、ISO等で必要な校正書類も発行可能です。

機械振動計 VM82【リオン】の仕様

メーカー リオン
振動ピックアップ PV-57A(標準付属品)、せん断形圧電式加速度ピックアップ
測定範囲 (PV57使用時) 加速度:0.02〜200m/s2 (0.002〜20G)、EQ PEAK 1Hz〜5 kHz 速度:0.3〜1 000 mm/s RMS 3 Hz〜1kHz 0.1〜1 000 mm/s RMS 10 Hz〜1 kHz 変位:0.02〜100mm EQ PEAK 3 Hz〜500Hz 0.001〜100 mm EQ PEAK 10 Hz〜5
指示特性 加速度:EQ PEAK、RMS 速度:RMS、EQ PEAK 変位:EQ PEAK、EQP-P、RMS
出力 交流出力、直流出力
電源 単三形乾電池 4個、ACアダプター(別売)
大きさ・重さ 約167.5 X 76 X 35 mm、約320 g

[オプション]ピックアップ

形式 PV-85 PV-87 PV-90B
外観
概要 目的 汎用の標準的なピックアップ 高感度大型構造物の振動測定 軽量構造物、モード解析などの測定
構造 せん断 せん断 せん断
質量g 23 115 1.2
電荷感度 pC/(m/s2)※1 6.42 40 0.18
電圧感度 mV/(m/s2)※1 - - -
測定周波数範囲 (±1dB)Hz※2 1〜7000 1〜3000 1〜25000
取付共振周波数 kHz※2/th>24/21970
横感度比 4%以下 5%以下 5%以下
標準取付方法 ※3 ねじのトルク N・m VP-53A M6ねじ3.5 VP-53A M6ねじ3.5 VP-53K M3ねじ0.5
最大測定加速度 m/s(2 peak) 5000 400 10000
ベース歪み感度 (m/s2)/μstrain 0.003 0.008 0.01
熱過渡応答 (m/s2)/℃ 0.1 0.05 10
使用温度範囲(℃) -50〜+160 -50〜+160 -50〜+160
静電容量 (pF) 720 780 410
ケース材料 チタン ステンレス チタン
接続機器/ CCLD(定電流駆動) チャージアンプ チャージアンプ チャージアンプ

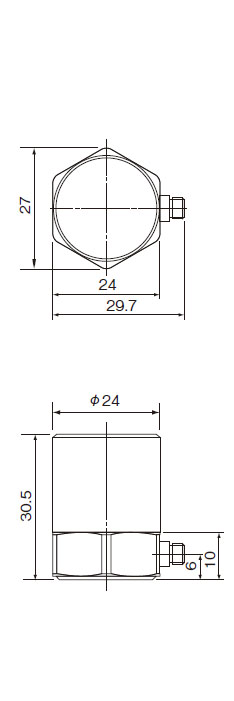

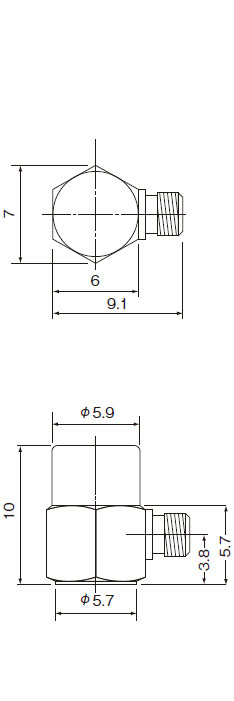

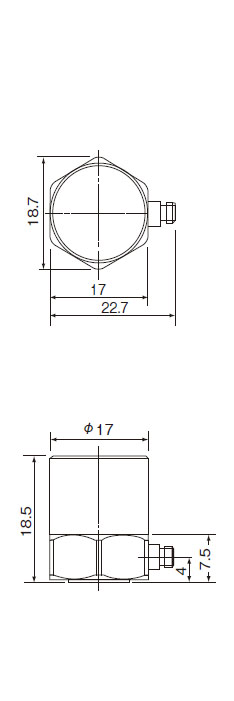

外形寸法 (mm) 画像をクリックすると大きく表示
代表寸法 (mm) 17(Hex) ×18.5(H) 24(Hex) ×30.5(H) 6(Hex) ×10(H)
ピックアップ PV-85のレンタル自動見積 ピックアップ PV-87のレンタル自動見積 ピックアップ PV-90Bのレンタル自動見積
※1 代表値、個々のピックアップの感度は校正表(添付)に記載 ※2 標準取付方法(※3)により平滑な面に取り付けた時の代表値

機械振動計 VM82【リオン】の簡易取扱説明書

【機械振動計 VM82の使用方法】
  • 1、測定準備
  • (1)カールコードの細いコネクタに圧電式加速度ピックアップを接続してください。
  • (2)反対側の太いコネクタを本体上部の接続口に接続してください。(接続の際は接続面の凹部と凸部分を合わせて無理な力を加えないようご注意ください)
  • (3)圧電式加速度ピックアップに使用状況に合ったアタッチメントを接続してください。
  • 2、測定方法
  • (1)本体左側面の電源スイッチをONにしてください。
  • (2)測定モード切り替えスイッチを押して、測定モードを選択してください。
  • (3)アタッチメントを取り付けたピックアップの先端を測定対象物に接触させてください。
  • (4)レンジを設定します。
  • (5)レンジ切り替えスイッチを押して、画面右上にOVERと表示されないレンジを選択してください。(切替直後バーグラフが下がりOVERが消えるまで少し時間を要する場合があります)
  • (6)任意の周波数範囲に設定します。
  • (7)設定カバーを下にスライドして開きます。
  • (8)周波数特性切り替えスイッチで任意の周波数範囲に設定してください。
  • (9)任意の指示特性を設定します。
  • (10)指示特性切り替えスイッチを押して、任意の指示特性を選択してください。
  • (11)設定後は設定部カバーを閉じてください。
  • (12)表示画面の固定が必要な際は、本体左側面のHOLDスイッチを押してください。
  • (13)固定中は画面左上に「HOLD」と表示されます。
  • (14)再度HOLDスイッチを押す事で固定は解除されます。
  • (15)データの記録方法
  • 本体側面のSTOREスイッチを押します。一瞬画面が消えてNo.000から順に保存されます。
  • (電源をOFFにするとNo.000に戻りますので保存の際はご注意ください)
  • (保存No.は設定部カバー内の数値変更スイッチで変える事が出来ます)
  • (16)記録したデータの表示方法
  • 設定部カバーを下にスライドして開き、RECALLスイッチを押して数値変更スイッチで任意のデータを表示させる事が出来ます。
  • (表示中は画面右下に「RECALL」と表示されます)
  • (17)測定が終了しましたら、電源スイッチをOFFにして電源を切ってください。

  • 機械振動計 VM82のカタログ
    機械振動計 VM82の取説


               今すぐ機材が使いたい! 今すぐ価格が知りたい!
               自動見積ボタン..

    ※こんなレンタル機材も一緒にご覧いただいています。
    CFカード対応、
    オプションでグラフ表示も
    普通騒音計 NL21
    対象物に触れず高温表面も
    遠隔で測定可能
    放射温度計ハイテスタ 3443
    小型ハンディタイプ非接触式。
    接触型もあり
    ハンドタコメーター HT-4200
    機材の詳細情報 機材の詳細情報 機材の詳細情報

    お客様の声

    ・新規ポンプ設置後、加速度計測試験用

    磁石で機器に付くので安心して計測が出来ました。

    ・下水処理場機械設備の振動調査

    マグネットのアタッチメントがあり、容易に計測できた。
