パワーハイテスタ 3331 レンタル

パワーハイテスタ 3331は、業務用冷蔵庫など大型機器の電力に対応する単相3線/三相3線タイプの電力計です。±0.2%(45から66Hz)の高確度、50Aまでダイレクト入力、1Hz (3331は10Hz)から100kHzの広帯域を備えています。
パワーハイテスタ 3331
機材名称パワーハイテスタ
型番3331
メーカー日置電機
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称パワーハイテスタ
型番3331
メーカー日置電機



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

パワーハイテスタ 3331のレンタル事例

  • 業務用冷蔵庫など大型機器の電力に
  • トップランナー方式対象の電気製品の消費電力の評価に

3331 パワーハイテスタ【日置電機】の概要

改正省エネルギー法トップランナー方式で求められる、業務用エアコンや冷蔵庫などの三相機器または単相大型機器に対応する3331パワーハイテスタ。±0.2% (45 から 66Hz)の高確度、50Aまでダイレクト入力、1Hz (3331は10Hz) から 100kHzの広帯域を実現しました。
さらに小型・軽量・低価格化、標準装備のインタフェースにより、システム構築が容易におこなえ、研究開発から機器評価装置などの計測部としてご使用いただけます。

3331 パワーハイテスタ【日置電機】の特徴

・基本確度±0.2%の高確度
3331/3332の基本確度は±0.1%rdg.±0.1% f.s.で、より正確な測定ができます。
・過渡的な電力変動に追従する応答性
過渡的な電力変動測定に対応できる0.2秒以下の応答を実現しました。(応答速度FAST時)
・6桁の高分解能で電流/電力同時積算
電流/電力を同時に、最大±999999 (MWhあるいはMAh)、または最大10000時間(416日)まで積算できます。
・周波数制御機器に対応する広帯域な特性
スイッチング電源やインバータの測定に対応するため、1Hz(3331は10Hz) から 100kHzの広帯域特性を実現しました。
・50Aダイレクト入力
50Aまで直接入力できます。大容量機器にも対応します。
・基本波成分のみの実効値も測定
500Hzのローパスフィルタ付き平均値整流実効値指示方式も選択できます。
・電流波形ピーク測定機能
電流波形の波高値や実効値の最大値検出ができます。

○システム構築が容易におこなえます
・JIS 100mm, ハーフラックに対応するコンパクト設計(ラックマウント対応のご注文も別途お請けいたします)
・GP-IB/RS-232C:プリンタやパソコンへデータ転送でき、効率良いデータ管理をサポートします。
・EXT.I/O(外部入出力端子):積算スタート/ストップの外部制御や、電圧/電流/電力など各種パラメータのアナログ/モニタ/D/A出力ができます。

・機器始動時の突入電流を測定
電流波形の波高値を測定することができ、ピークホールド機能を使用すれば、モータ突入電流波形の波高値ピーク検出(MAX. 90A)や、実効値の最大値検出が可能です。
3331-a

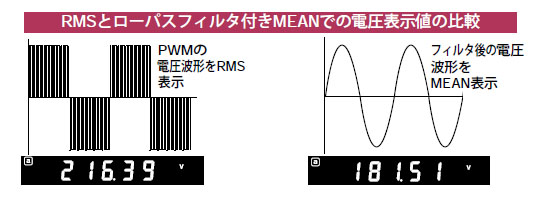

・商用周波数成分の実効値を測定
PWM電圧形インバータの基本波実効値を測定するために、500Hzのローパスフィルタ付き平均値整流実効値指示方式(MEAN)も採用しています。また、ひずみ波形に対応した真の実効値方式(RMS)での測定もできます。
3331-b

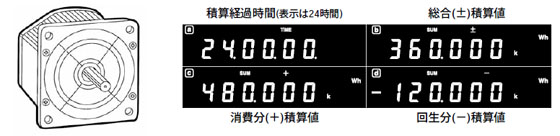

・消費/回生(発電)状況を把握
モータなど回生電力の生じる機器の、消費(+)、回生(-)、および総合の電力積算値も同時に測定できます。
3331-c

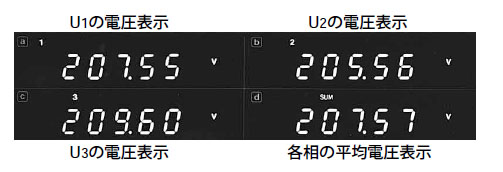

・三相ラインの不平衡が確認できます
2電力計法(2電圧/2電流)でも、測定していないもう一相分の電圧と電流をベクトル演算で算出し、表示できます。
3331-d

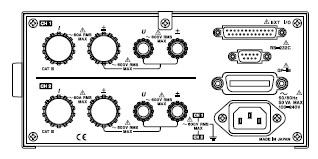

・単相電力計2台分としても使用できます
単相2線式の負荷であれば、同時に2台分測定でき、設備コスト低減に貢献します。
3331-e

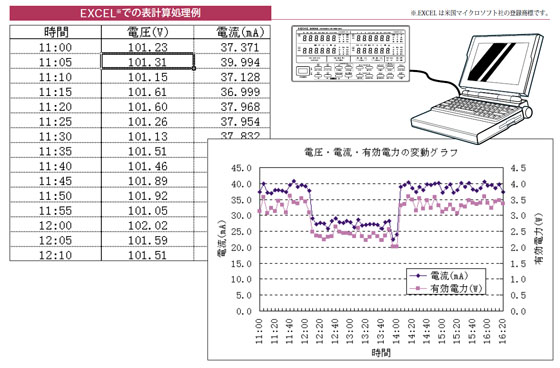

○アプリケーション(GP-IB/RS-232Cインタフェースでの応用例)
3331/3332標準装備のGP-IBまたはRS-232Cインタフェースを使用して。電源ON/OFFを除く機能のすべてをパソコン側から制御できます。
さらにアプリケーションソフトにより、測定データをパソコン上の市販の表計算ソフトにダイレクトに取り込め、面倒な試験成績表の作成がパソコン上で可能になり、効率の良いデータ管理をサポートします。
3331-f

3331 パワーハイテスタ【日置電機】の基本仕様

測定ライン 3331; 単相3線、三相3線、単相2線(各chレンジの独立設定は不可)
測定項目 電圧、電流、電流ピーク、有効電力、皮相電力、無効電力、力率、位相角、周波数、電力積算、電流積算
表示範囲 レンジの0.1% から 130% (0.1%以下はゼロサプレス)
有効入力範囲 電圧、電流、電力 3331; 測定レンジの1% から 120% (ただし600Vレンジのみ1% から 100%)
表示部 ディジタル表示LED (発光ダイオード)、4項目表示
表示分解能 99999カウント(積算以外)、999999カウント(積算値)
整流方式 RMS (真の実効値)、MEAN (平均値整流実効値指示) の電圧のみ切り換え(MEANでのカットオフ周波数500Hz)
表示更新レート 約5回/秒
アナログ応答時間 FAST(0.2秒)/SLOW (1.6秒) (0→90%および100→10%に急変したときに確度範囲にはいるまで)
入力抵抗(50/60Hz) 電圧 2MΩ±10%、電流 2mΩ以下
最大入力電圧 電圧 600V実効値、1100Vピーク値
最大入力電流 電流 60A実効値、90Aピーク値
対地間最大定格電圧 600Vrms 50/60Hz
クレストファクタ 電圧(測定レンジ×6倍)/測定値 または1100V/測定値のいずれか低い値 電流(測定レンジ×6倍)/測定値 または90A/測定値のいずれか低い値
アナログ出力 電圧/電流/有効電力同時出力 DC±5V f.s.
モニタ出力 電圧/電流同時出力 1Vrms f.s.
スケーリング PT/CT 設定範囲 0.001 から 9999
アベレージ サンプリングデータを移動平均して表示 (1(OFF)、8、16、32、64回)
設定項目 電圧/電流/有効・皮相・無効電力/力率/位相角/周波数/波形ピーク/積算値いずれか1chにつき1項目選択し、HiとLoレベルを設定。
判定 Hi/In/Loランプで判定とリレー出力(30V/0.5A)。外部制御にてリレーホールド可能
設定条件保持 各チャネルにつき10個まで設定条件をメモリ
[電圧/電流/電力測定] 下図、※3331 パワーハイテスタ3331 レンジ表参照の事
[ 積算測定]
測定回数 5回/秒
測定範囲 0.00000 から ±999999MAh/MWh(ただし、積算時間が10,000時間以内)
[力率/位相角測定]
測定範囲 -1.0000 (進み) から 0.0000 から 1.0000 (遅れ) -180.00°(進み) から 0.00° から 180.00°(遅れ)
[ 周波数測定]
チャネル数 1ch (3332; U、I 3331; U1、U2、I1、I2のいずれかを選択)
測定範囲 3332; 1Hz から 100kHz、3331; 4Hz から 50kHz
測定レンジ オート/500Hz/50kHz
[波形ピーク測定]
測定項目 絶対値の最大値を表示 3332; I、3331; I1、I2、I3 (単相時はI1、I2のみ)
有効入力範囲 電流レンジの6倍、または90Aピーク値の低い値
[ D / A 出力]
チャネル数 1ch (極性+15 bit D/A変換器)
出力抵抗 100Ω±5%
出力内容 電圧/電流/有効・皮相・無効電力/力率/位相角/周波数/波形ピーク/積算値の各チャネル値またはsum値いずれか1つ選択
出力電圧 DC±5V/f.s.
出力更新レート 5回/s
[インタフェース]
G P - I B IEEE-488.1 1987準拠,IEEE-488.2 1987参考
R S - 2 3 2 C 調歩同期方式、ボーレート1200 から 9600bit/秒
[ 外部制御]
積算のスタート/ストップ、積算のリセット、マニュアル印字、リレーホールド(3332のみ) コントロール信号レベル(0-5V)
[ その他機能]
表示ホールド機能、最大値ホールド、電流ピーク値ホールド、 データバックアップ機能、、キーロック機能

3331 パワーハイテスタ【日置電機】の測定確度

(23℃±5℃ (3331は±3℃) 80 % r.h.以下、ウォームアップ時間30分以上、正弦波入力、力率=1、同相電圧0において、確度保証期間:6ヶ月)
電圧・電流・有効電力 2ページの確度表による
皮相・無効電力 各測定値(U、I、P)からの演算に対して±1dgt. SUM値は最大±3dgt.
積算 測定確度(I、P)±1dgt.
力率 各測定値(U、I、P)からの演算に対して最大±1dgt.
位相角 各測定値(U、I、P)からの演算に対して最大±1dgt.
周波数 ±0.1% rdg.±1dgt. (0℃ から 40℃、U/Iレンジの10% から 130%の正弦波入力にて)
波形ピーク 測定確度±1% f.s.(電流ピークレンジ) 電流ピークレンジ: 電流レンジ×6倍
温度係数 ±0.04%f.s./℃以下
対地間電圧の影響 ±0.05%f.s.以下(入力端子一括- アース間にAC 600V rms、50/60Hz印加)
力率の影響 ±0.4%rdg.以下(45 から 66Hz、力率=0.5にて) ±0.23%f.s.以下(45 から 66Hz、力率=0にて)
外部磁界の影響 ±1.5%f.s.(AC400Arms/m、50/60Hzの磁界中において)
積算時間 ±100ppm±1秒(0 から 40℃)
D / A 出力 測定確度±0.2% f.s.
アナログ出力 測定確度±0.2% f.s. (45Hz以下はSLOW時)
モニタ出力

3331 パワーハイテスタ【日置電機】の一般仕様

使用場所 屋内、高度2000mまで
使用温湿度範囲 0℃ から 40℃、80% rh以下 結露しないこと
保存温湿度範囲 -10℃ から 50℃、80% rh以下 結露しないこと
絶縁抵抗 DC 500Vにて100 MΩ以上 電圧・電流端子-ケース・出力端子・外部制御端子間、電圧・電流端子-電源、電圧端子-電流端子、各チャネル間、電源-ケース間
耐電圧 (50/60Hz、1分間) AC3.32kV 電圧・電流入力端子- ケース・出力端子・外部制御端子間、各チャネル間 AC1.39kV 電源- ケース間
適合規格 安全性EN61010-1:2001 汚染度2 測定カテゴリIII(予想される過渡過電圧6000V) EMC EN61326:1997+A1:1998+A2:2001 Class A EN61000-3-2:2000, EN61000-3-3:1995+A1:2001 放射性無線周波数電磁界の影響; 10V/mにて電圧6V、電流0.3A以下 無線周波数伝導性妨害の影響, 3Vにて電流0.5A以内
電源 AC100V から 240V 50/60Hz (フリー電源)
最大定格電力 50VA MAX.
寸法・質量 約210W×100H×261Dmm・約2.5kg (端子、支持足、ハンドル等突起物は含まない)
付属品 電源コード1本、接地アダプタ(3P-2P)1個、EXT I/O用オスコネクタ1個、取扱説明書1部

※3331 パワーハイテスタ3331レンジ表

( )の数値は3331の三相3線モードと単相3線モード(SUM表示)のレンジを表します。
U / I 500.00mA 1.0000A 2.0000A 5.0000A
150.00V 75.000 (150.00) W 150.00 (300.00) W 300.00 (600.00) W 750.00 (1.5000 k) W
300.00V 150.00 (300.00) W 300.00 (600.00) W 600.00 (1.2000 k) W 1.5000 (3.0000) kW
600.00V 300.00 (600.00) W 600.00 (1.2000 k) W 1.2000 (2.4000) kW 3.0000 (6.0000) kW
U / I 10.000A 20.000A 50.000A
150.00V 1.5000 (3.0000) kW 3.0000 (6.0000) kW 7.5000 (15.000) kW
300.00V 3.0000 (6.0000) kW 6.0000 (12.000) kW 15.000 (30.000) kW
600.00V 6.0000 (12.000) kW 12.000 (24.000) kW 30.000 (60.000) kW
