クランプ電力計 3168 レンタル

クランプ電力計 3168は、測定ライン(単相2線/単相3線/三相3線)、測定の開始 / 終了日時、PT/CT 比など必要最小限の基本設定で使える電力計です。測定データーはPCカードに保存、PCカードデータは市販の表計算ソフトなどで解析ができます。

この機材は、2種類あります。下部に「自動見積り」のボタンがございます

クランプ電力計 3168


クランプ電力計 3168のレンタル事例

  • 電圧、電流、有効電力、力率、有効電力量の測定に。
  • 電力管理・省エネルギー測定に。

クランプ電力計 3168【日置電機】のセット内容

3168-91(500Aセット)
500A電流センサ・セット内容
3168-98(100Aセット)
100A電流センサ・セット内容
クランプオンパワーハイテスタ 3168 ×1 クランプオンパワーハイテスタ 3168 ×1
クランプオンセンサ
(AC500A定格) 9291
×2 クランプオンセンサ
(AC100A定格) 9298
×2
携帯用ケース 9348 ×1 携帯用ケース 9348 ×1
PCカード256M(256MB) 9727 ×1 PCカード256M(256MB) 9727 ×1

クランプ電力計 3168【日置電機】のレンジ表

注1. 9298では5.100Aレンジまで、9291では10.500Aまでがそれぞれ確度保証範囲です。 注2. 有効電力量の表示(0.00000kWh.99999.9GWh)は消費成分のみで、回生分は表示されません。 ※測定データの保存にはHIOKI純正品のPCカード(9727または9728)を必ずお使いください。他社製市販のPCカードでは動作保証いたしません。3168はAC240Vまでの対応です。400Vラインの測定にはPTを併用ください。

<クランプ電力計 3168【日置電機】の仕様

型番3168
測定ライン単相2線/単相3線/三相3線
測定項目電圧/電流/有効電力/有効電力量(消費/回生:本体表示は消費のみ)/力率(-01は不可)
測定方式ディジタルサンプリング方式、50/60Hz固定クロック(自動切替え)
サンプリング1回/秒(10波形=瞬時値)
確度電圧:±0.3%rdg.±0.2%f.s.電流:±0.3%rdg.±0.2%f.s.+クランプオンセンサ仕様 有効電力:±0.3%rdg.±0.2%f.s.+クランプオンセンサ仕様 有効電力量:有効電力の測定確度±1dgt.
クレストファクタ電圧:1.8以下(f.s.入力時)電流:3以下(f.s.入力時、500Aレンジは2.8以下)
温度係数±0.1%f.s./℃以内
力率の影響±1.0%rdg.(50/60Hz、力率=0.5)
外部磁界の影響±1.5%f.s.以内(AC400Arms/m、50/60Hzの磁界中において)
表示範囲電圧:85.250V電流/有効電力:レンジの0.4.130%(0.4%以下はゼロサプレス)
有効測定範囲電圧:90.240V電流/有効電力:レンジの5.110%
表示更新レート約1回/秒(RS-232C通信時は除く)
データ取込み間隔1秒(-01は不可)/1/5/10/15/30/60分から選択
最大許容入力電圧:240Vrms、340Vpeak(50/60Hz)電流:1Arms、1.42Apeak
機能PT/CT比設定、センサ結線チェック、バッテリバックアップ、停電処理、外部制御端子
インタフェースRS-232C
PCカードPC Card Standard 準拠スロット:TYPEII×1適用PCカード:HIOKI純正品(9727,9728)
保存温湿度範囲−10.60℃、80%rh以下(結露しないこと)
使用温湿度範囲0.50℃、80%rh以下(結露しないこと)
定格電源電圧AC100.240V 50/60Hz(電源は測定ラインから供給)
定格電力15VAmax.
寸法・質量約120W × 170H × 50Dmm・600g
注) 3168は、本体電源が測定ラインから供給されるため商用ラインでご使用願います。また、PT2次側接続の場合は、3168の定格電力(15VAmax.)に十分な定格容量のPTをご使用願います。

クランプ電力計 3168【日置電機】のクランプオンセンサ 仕様

クランプオンセンサ 9291 9298
外 観
入力電流定格 AC 500A AC 100A
出力電流定格 AC 500mA AC 100mA
確度
(45Hz.66Hz)
振幅 ±0.5%rdg ± 0.2% f.s. ±0.5%rdg ± 0.2% f.s.
位相 ±0.5°以内 ±1°以内
周波数特性 66Hz .5kHz ± 1%以内
外部磁界の影響 0.1A 相当(AC400A/mの外部磁界にて)
導体位置の影響 ±0.5% 以内
対地間最大定格電圧 600Vrms(絶縁導体) 300Vrms(絶縁導体)
最大許容入力(45Hz.66Hz) 550A 連続 130A 連続
測定可能導体径 φ46mm 以下 φ15mm 以下
寸法・質量 77W ×151H×42Dmm, 360g 46W ×135H×21Dmm, 230g

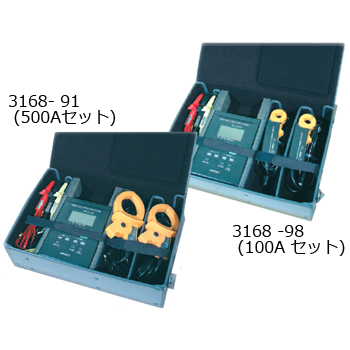

クランプ電力計 3168- 91
(500Aセット)
クランプ電力計 3168 -98
(100A セット)
500A電流センサ 100A電流センサ
クランプ電力計 3168 500A電流センサの商品 クランプ電力計 3168 100A電流センサの商品
 .
