超音波膜厚計 LU100の簡易取扱説明書 レンタル

<<超音波膜厚計 LU100>>

<キャリブレーション方法>

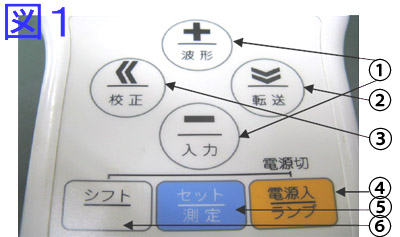

1. 【キーの説明】 ①+（波形）キー及び - キー（入力）で変更 ②↓キー（転送）でカーソル下移動 ③←キー（校正）でカーソル左移動 ④電源入及びランプキー ⑤セット及び測定キー ⑥シフト（シフト押しながら電源入キーで電源切）

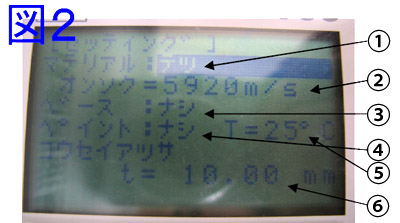

2. ①マテリアル（測定対象物） ②音速（マテリアル毎の音速） ③ベース（素地の有、無） ④ペイント（塗装の有、無） ⑤T（素材の温度） ⑥校正厚さ（校正素材の厚さ）

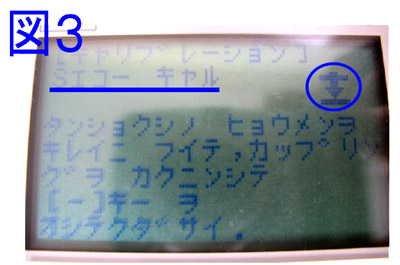

3. 【校正手順】 図2の画面で設定を行います。 各項目を選択後セットキーを押す。 セットキーを押さないと設定キャンセルになります。 校正キーを押し[キャリブレーション]Sエコーキャルを行います。 図3の画面で右上に↓が出ていれば校正可能状態です。

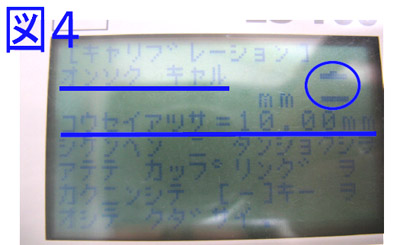

4. 次に[キャリブレーション]オンソクキャルを行います。 右上の↓が消え[コウセイアツサ]（図2で設定した厚さ）が表示されます。

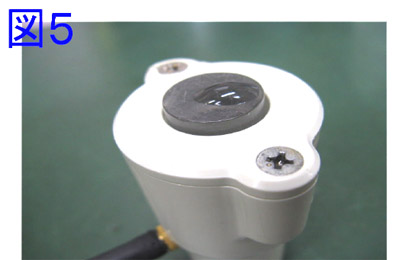

5. センサーに接触媒質をはみだす程度付けます。

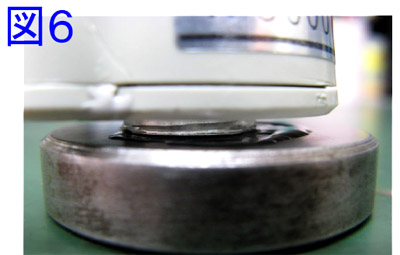

6. 対象物にセンサーを押し付けます。 （例は鉄の試験片にてキャリブレーション）

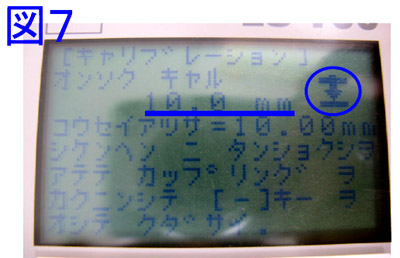

7. 右上に↓と対象の厚さが表示されます。 -（マイナス）キーを押します。

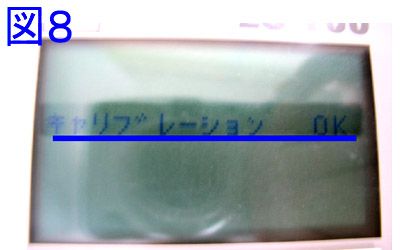

8. [キャリブレーションOK]を表示されれば完了です。 ※ 測定時の注意 コンクリートの表面は、がたつき無く出来るだけ平らな状態で測定して下さい。 超音波が通らず正しく測定出来ない場合があります。
