鉄筋腐食検査機キャニンの簡易取扱説明書 レンタル

<<鉄筋腐食検査機キャニン>>

<1.接続とホィールの準備>

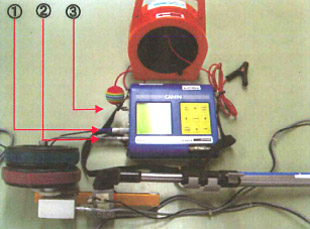

1. 本体とアース用ケーブルドラム、ホィール電極をつなげます。 ホィール電極から出ているコネクタ付きケーブル本体の ①INPUT A側に大きいコネクタを ②INPUT B側に小さいコネクタを アース用ケープルドラムのコネクタを 本体の③GND(グランド=アース)側へと繋げます。 （ケーブルドラムのクリップ側は、はつった鉄筋へと繋げます。）

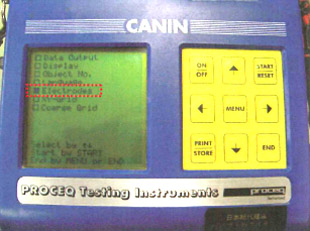

2. 本体のMENUを押下し、下記画面表示にして上下矢印ボタンにて、Electrodesを選択し、MENUもしくはENDボタンを押下します。

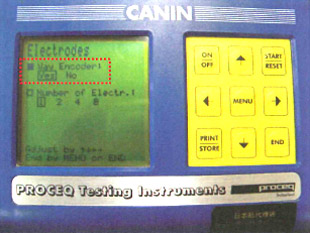

3. 次に下記画面Electrodesになるので、Way Encoder：の選択項目から左右矢印ボタンにてYesを選択してMENUもしくはENDボタンを押下します。 （ロッド電極の場合はNoを選択してください。） これでホール電極かロット電極の選択完了です。

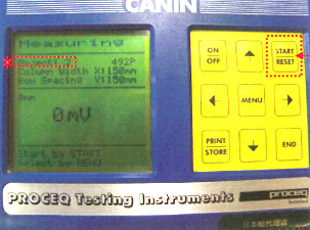

4. Measuring画面に戻ります。 START / RESETボタンで計測開始です。 ※計測の前にMENUボタンを押下し、MENU画面からObject Noを2から選択して下さい。 Object no1はデフォルトでデモ値が入っています。

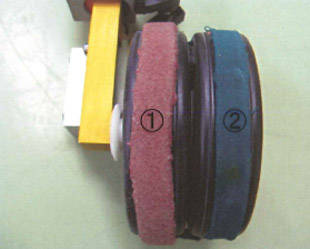

5. ①加湿ホィール→水を注ぎます。 ②ホィール電極→飽和硫酸銅を注ぎます。 ※水、飽和硫酸銅を各歩テールに注ぐ前に、フェルトフープを十分に水で浸しておいてぐたさい。

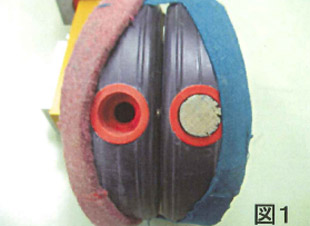

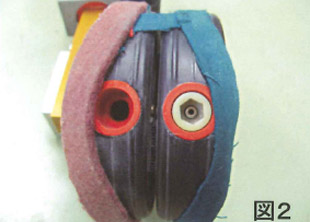

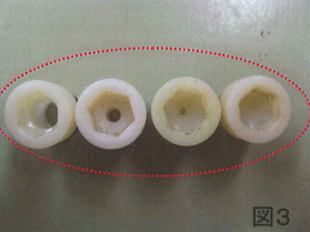

6. フェルトを外すと各ホィール2個づつ穴が開いています。 　図1と図2の加湿ホィールの穴には図3の4つのフタから使用に合った蓋を2つ選んでぐたさい。 　電極ホィールに飽和硫酸銅を注ぐ場合は、図2のフタを専用のツールで外してから注いでください。




<1.接続>

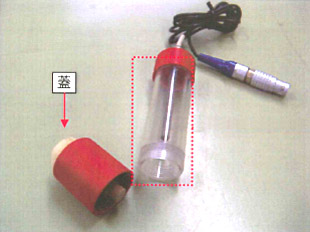

1. ロッド電極のフタを回してあけます。 ロッド電極の筒の中に飽和硫酸銅を入れます。

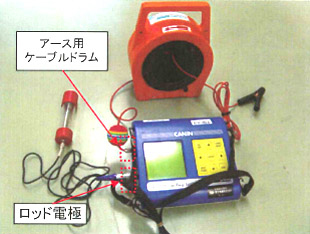

2. アース用ケーブルドラム（クリップ付き）を本体に接続します。 ロッド電極を本体に接続します。

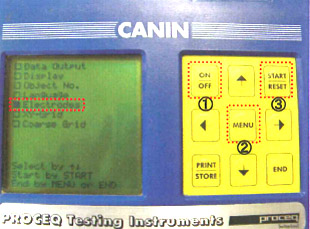

3. ①ON/OFFキーを押下して電源を入れます。 ②メニューを押下して、下図の設定画面に入ります。 □Electrodes（上から5番目）を選んで、③START/RESTARTキーを押下して下さい。

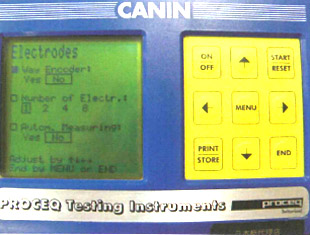

4. 電極設定画面に入ります。 □Way Encorder：（ホィール電極を使用するかどうか） →（カーソル左右）キーでNoを選びます。 □Nomber of Elector（ホィール電極の数の選択） 1本が選ばれているのでそのまま選択する。 □Autom Measuring（自動的にデータを記録させるかどうか） 任意でYesまたはNoを選択してください。 MENUキー又はENDキーを押下すると設定完了です。


<2.設定>

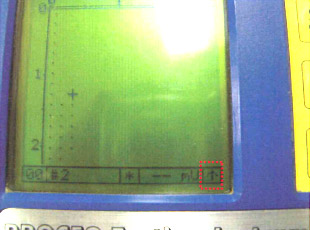

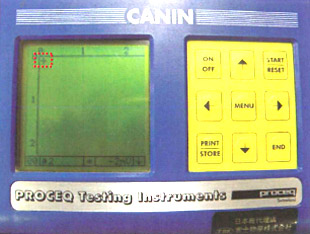

1. 下図が表示されます。 測定開始地点に電極をあて、STARTボタンを押下し、ホィールを転がします。 （赤の四角の点線かせ開始位置です。）

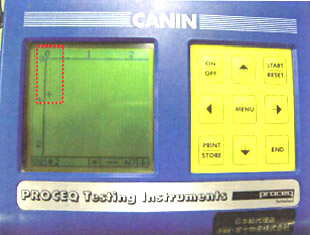

2. ホィールを転がしていくと、"+"のカーソルが移動していきます。 ※ホィールは1m/S以内で転がして下さい。

3. 端までホィールで測定したら→ボタンを押下し"+"カーソルを右に移動させます。 測定方向の矢印が1に自動的に変わります。 （測定方向は赤の四角の点線の矢印の向きで確認することができます。） 再びSTARTボタンを押下し、ホィールを転がします。 （※取扱説明書　5.2測定の項目を参照願います。）
