角度センサーを用いた掘削効率と精度の向上提案 パワーディガーは、深さと勾配をコントロールBOXに入力することによりオペレータはリアルタイムで確認しながら、掘削を行なうことが出来るシステムです。掘削がより少ない回数でより高い精度で作業することが可能になります。
角度センサーを用いた掘削効率と精度の向上提案 パワーディガー
機材名称角度センサーを用いた掘削効率と精度の向上提案
型番パワーディガー
メーカーライカジオシステムズ
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
機材名称角度センサーを用いた掘削効率と精度の向上提案
型番パワーディガー
メーカーライカジオシステムズ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
メールでのお問合せ

<角度センサーを用いた掘削効率と精度の向上提案 パワーディガー【ライカジオシステムズ】の概要>

 本システムは計画の深さと勾配をキャビン内のコントロールBOXにその場で入力することによりオペレータは刃先を基準点(面)にゼロセットした位置からの高低差分量とリーチの長さをリアルタイムで確認しながら、掘削を行なうことが出来ます。
また3段階のアラーム音やレベルランプの点灯を確認しながら直感的に判断し掘削することも可能です。

※情報化施工の【マシンコントロール】にも利用されています。詳しくはこちらから→品質(情報化施工)

<角度センサーを用いた掘削効率と精度の向上提案 パワーディガー【ライカジオシステムズ】の目的と効果>

【 Value = function / Cos t技術提案キーワード】
・コスト低減余地が高いシステムで、作業性30%向上を目標としています。
・ヨーロッパでの導入実績数10,000件以上です。
・オペレーターの熟練度をカバーし出来型品質を向上させます。(自信をもって勾配が切れます)
・把握しにくい奥行きのある切り立った山を当り余堀りを低減できます。
・キャビンから確認しにくい足元の作業にも有効です。
・キャビンから降車しての確認が減少する分、作業が進みます。
・丁張りの数を低減できます。(ピッチを飛ばす)
・一定の厚みに敷きならす(整える)作業にも応用できます。
・水中でも使用できる為、目に見えない水中での作業も可能です。(水深20mまで対応)
・河川浚渫などの水を堰き止めずに作業できます。
・高さ管理(讐告アラーム)にも応用でき、橋梁の下、ビルの内部での作業で安全性が向上します。
・20,000Gまでの耐久性 - 削岩機にも対応。
・パワードリラー機能で簡単にシートパイルの垂直位置が決定。

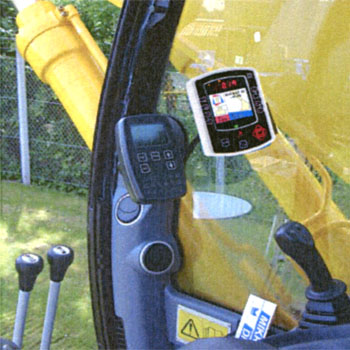

<角度センサーを用いた掘削効率と精度の向上提案 パワーディガー【ライカジオシステムズ】の表示画面(キャビン内)>


<角度センサーを用いた掘削効率と精度の向上提案 パワーディガー【ライカジオシステムズ】の作業フロー>

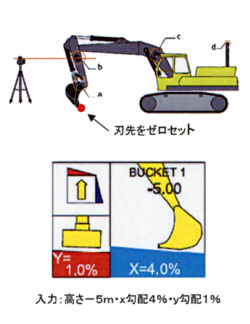

入力:
高さ-5m・x勾配4%・y勾配1%
【設置・キャリブレーション】
重機に a,b,c,d のセンサーを取り付け、測量機とパイプレーザーを用いてキャリブレーションを行ないます。

【基準面でゼロセット】
掘削の基準となる高さにショベルの刃先を当てコントローラでゼロセットします。

【レーザーレベルでゼロセット】
アームセンサーにはレーザレベル受光機が内臓されて入る為、市販のレーザレペルを用いて基準高(面)をつくり作業することが可能です。

【掘削】
コントローラ画面で勾配を入力したら掘削開始です。画面でOセットした高さからの差分量をみながらオペレートします。

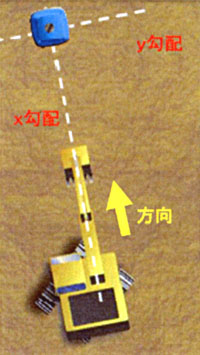

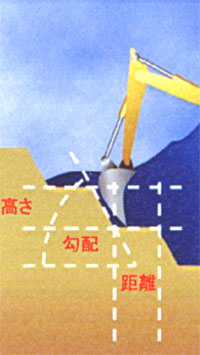

【平面概念】【断面概念】
360°回転(方向)センサーとピッチロールセンサーで姿勢を把握します。3つの角度センサーで刃先の位置を把握します。
