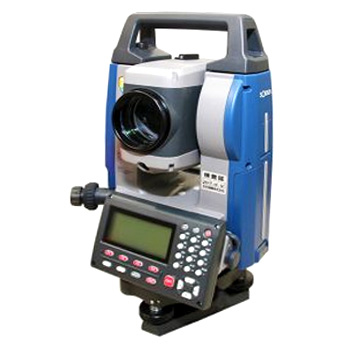

ノンプリズムトータルステーション iM-105F レンタル
ノンプリズムトータルステーション iM-105Fは、精度を必要とする基準点測量やノンプリズムモードでの横断測量の計測範囲拡大に効果的です。側板部にトリガーキーを搭載。微動ねじを使い視準しながら、ボタン1つで測距が行えます。視準作業の多い杭打ちや丁張り設置作業、現況測量等の効率が向上します。移動方向を緑と赤の2色のLEDでガイド！どなたでも簡単に測設ライン上に移動できます。
| 機材名称 | ノンプリズムトータルステーション iM-105F |
|---|
| 型番 | iM-105F |
|---|
| メーカー | ソキア |
|---|
今すぐ機材が使いたい! 今すぐ価格が知りたい!
ノンプリズムトータルステーション iM-105Fのレンタル事例
- 土木建築現場、建設工事現場の測量に
- 建設工事等に係る測量やトンネル、ダム、橋梁、地滑り等地盤の管理に
- 高速道路や鉄道の建設の変位測定などあらゆる測量の現場に
- 工事計画、施工や、面積、地図作成など距離と角度を測るときに
ノンプリズムトータルステーション iM-105F【ソキア】の特徴
- ハイエンドクラスの新設計EDM
- 安心の大容量メモリ内蔵
- 土木/測量向け基本プログラムを標準搭載
- 長時間使用可能なバッテリー
ノンプリズムトータルステーション iM-105F【ソキア】の仕様
| 製品名 |
iM-105F |
| 国土地理院測量機種登録 |
2級Aトータルステーション |
| 望遠鏡 |
倍率/分解力 |
30x/2.5″ |
| その他 |
全長：171mm、対物有効径：45mm(EDM部：48mm)、像：正像、視野1°30”(26m/1,000m)、最短合焦距離：1.3m、十字線照明装置：輝度調節：5段階 |
| 測角部 |
最小表示 |
5”/10” |
| 精度 |
5” |
| 2軸自動補正機構/コリメーション補正 |
液体式2軸傾斜センサー、補正範囲±6’/補正あり/なし |
| 測距部 |
レーザー出力 |
ノンプリズム使用時：クラス3R/反射シート・反射プリズム使用時：クラス1 |
| 測定可能距離(気象条件通常時) |
ノンプリズム(0.3から800m(気象条件良好時：1,000m)) |
| 反射シート(RS90N-K：1.3から500m、RS50N-K：1.3から300m、RS10N-K：1.3から100m) |
| ミニ反射プリズム(1.3から500m) |
| 1素子AP反射プリズム(1.3から5,000m(気象条件良好時：6,000m)) |
| 最小表示 |
精密測定/高速測定：0.0001m/0.001m(選択可)
トラッキング測定/路面測定：0.001m/0.01m(選択可) |
| 精度(精密測定) |
ノンプリズム使用時(2+2ppmxD)mm |
| 反射シート使用時(2+2ppmxD)mm |
| 反射プリズム使用時(1.5+2ppmxD)mm/td>
|
| 測距時間 |
精密測定(0.9秒(初回1.5秒以下)) |
| 高速測定(0.6秒(初回1.3秒以下)) |
| トラッキング測定(0.4秒(初回1.3秒以下)) |
ノンプリズムトータルステーション iM-105F【ソキア】の簡易取扱説明書
【ノンプリズムトータルステーション iM-105Fの測距方法】
（1）バッテリーカバー下端のボタンを上に押しながらカバーを開け、付属のバッテリーを装着してください。
（2）バッテリーには矢印が付いています。カバー内にはめ込み、矢印方向に押し下げて装着してください。
（3）バッテリーカバーを閉じてください。
（4）電源キーを2秒長押しして電源を入れてください。
（5）電子気泡管が表示されます。
（求心作業及び整準作業を行ってください）
（6）水平であれば操作パネルのＦ1キーを押してください。測定画面を表示します。
（7）精密連続モードを例にご説明いたします。
（8）操作パネルのFUNCを数回押してください。
（9）画面右下に「測定」を表示してください。
（反射シートやノンプリズムでの測定の際はEDM設定でターゲットの変更をしてください。初期はプリズムとなっています）
（10）プリズムを視準し、F4キーを押すと計測を開始します。
（11）測定を終了する場合はF4キーを押して停止してください。
（12）F1キーを押す毎に測定した結果を項目ごとに表示します。
（13）作業を終了する際は電源キーを2秒長押しして電源を切ってください。| ノンプリズムトータルステーション iM-105Fのカタログ | |
| ノンプリズムトータルステーション iM-105Fの取説 | |
