AC・DC耐電圧試験器 TOS5101 レンタル

AC・DC耐電圧試験器 TOS5101は、各種安全規格に基づく電子機器・電子部品の耐電圧試験をおこなうための耐電圧試験器です。良否判定機能では、ウィンドウ・コンパレータ方式を採用しています。

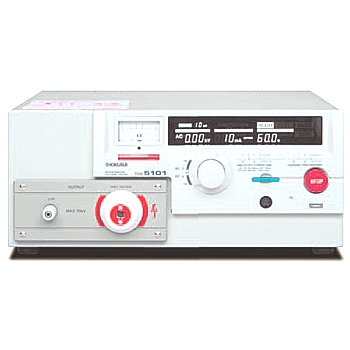

AC・DC耐電圧試験器 TOS5101
機材名称AC・DC耐電圧試験器
型番TOS5101
メーカーキクスイ
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称AC・DC耐電圧試験器
型番TOS5101
メーカーキクスイ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

TOS シリーズ最高峰のAC・DC 出力10kV。
部品規格試験や余裕度試験のニーズに応えます。

AC・DC耐電圧試験器 TOS5101のレンタル事例

  • 電子機器・電子部品の耐電圧試験に

AC・DC耐電圧試験器 TOS5101【キクスイ】の概要

・各種安全規格に基づく電子機器・電子部品の耐電圧試験をおこなうための専用試験器です。高輝度ディスプレイにより、測定値、状態、判定結果等の情報が大変見やすくなっています。良否判定機能では、ウインドウ・コンパレータ方式を採用し、パネル面で設定した上限基準値以上の漏れ電流を検出した場合はもちろん、さらに下限基準値以下の電流を検出た場合にもFAIL判定を出すことができますのでテストリードの断線・接触不良まで含めた試験実行ができます。また、不用意な操作や事故を防止するため、キーロック機能、インターロック機能、挿入口を絞り込んだ高圧出力端子、大型のDANGERランプ、被試験物の電荷を除去する自動放電機能(DO時に機能)を装備するなど、高い安全性と信頼性を実現しています。
※一般的に被測定物の容量値が電圧依存性のある場合(高誘電率系セラミックコンデンサーなど) 波形歪が発生する事がありますのでご注意ください。

AC・DC耐電圧試験器 TOS5101【キクスイ】の特徴

・各種安全規格に準拠
・DC出力も可能
・デジタル電圧計・電流計
・デジタルタイマー
・良否判定にウインドウ・コンパレータ方式を採用
・各種リモートコントロール機能装備
・各種信号出力機能
・自動放電機能(DC時)
・ゼロ投入スイッチ搭載

AC・DC耐電圧試験器 TOS5101【キクスイ】の仕様

機材名 TOS5101
試験電圧
印加電圧 AC/DC 0〜5kV/0〜10kV
AC
最大定格出力(公称の電源電圧時) 500VA/10kV・50mA
波形 商用電源波形
電圧変動率(公称の電源電圧時) 15%以下(最大定格負荷→無負荷にて)
スイッチング ゼロ投入スイッチ使用
DC
最大定格出力(公称の電源電圧時) 50W/10kV・5mA
リップル 10kV無負荷にて 100Vp-p Typ.
最大定格出力にて 200Vp-p Typ./td>
電圧変動率(公称の電源電圧時) 3%以下(最大定格負荷→無負荷にて)
出力電圧計
アナログ スケール AC/DC共用 10kV f.s
使用計器階級 JIS 2.5級
確度 ±5% f.s
AC指示 平均値応答/実効値目盛り
デジタル フルスケール 5kV/10kV f.s
確度 ±1.5% f.s
AC応答 平均値応答/実効値表示
電流計
判定方式 ウインドウ・コンパレータ方式
・上限基準値以上の電流を検出した場合にFAILと判定
・検出した電流値が下限基準値以下の場合にもFAILと判定
・FAILと判定した時には、出力を遮断しFAIL信号を発生
・設定時間が経過し、異常がなければPASS信号を発生
上限基準値判定範囲 AC:0.1〜55mA DC:0.1〜5.5mA
下限基準値判定範囲 AC:0.1〜55mA DC:0.1〜5.5mA
判定確度 上限基準値に対して±(5%+20μA)
電流検出方法 電流の絶対値を積分し、基準値と比較
校正 純抵抗負荷を用いて正弦波の実効値で校正
検出に必要な無負荷 出力電圧 AC50mA設定にて 約970V
DC5mA設定にて 約160V
時間設定
設定範囲 0.5〜999s  タイマー・オフ機能付
確度 ±20ms
電源
電源電圧範囲 100V±10% 50/60Hz(工場オプションにより、公称電圧110V、120V、220V、230V、240Vに対応可能)
消費電力(無負荷/定格負荷)
電源電圧 100V時 50VA以下/約600VA
電源電圧 100V〜120V時 50VA以下/約600VA
電源電圧 220V〜240V時 50VA以下/約610VA
安全性 (※1)
  以下の指令および規格の要求事項に適合
低電圧指令 73/23/EEC 、EN61010-1
Class I、Pollution degree 2
・UL1244
(電源電圧が120VのUL認定品のみUL1244規格を満足しています。)
電磁適合性EMC (※1,※2)
  以下の指令および規格の要求事項に適合
EN61326
Emission: Class A
Immunity:minimum requirements
EN61000-3-2 EN61000-3-3
適合条件:
1.高電圧テストリードTL01-TOSを使用
(TOS5101は付属の高圧テストリードを使用)
2.試験器の外部で放電がな状態
3.SIGNAL I/Oを使用する場合は
3m未満のシールドケーブルを使用
