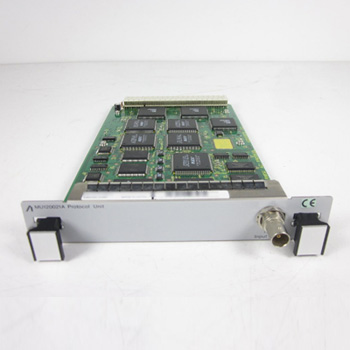

プロトコルユニット MP1220A用 MU120021A レンタル
プロトコルユニット MP1220A用 MU120021Aのレンタル事例
- ATM ネットワークの建設、保守におけるトラブル解析
- ATM 機器の開発、製造における試験
プロトコルユニット MP1220A用 MU120021A【アンリツ】の特徴
- ・広帯域測定: 最大 150 Mbit/s までのリアルタイム解析が可能
- ・2チャネル同時測定: 上り/下り回線を同時に測定可能
- ・多チャネル監視: ネットワーク上の最大 1023 チャネルを自動検出して測定
- ・多彩なトリガ機能: OAM セル受信、セルエラー検出、セル損失検出など、様々なイベントをトリガに測定を開始
- ・豊富な表示機能: 16進、文字、セル間隔、翻訳など、様々な形式でデータを表示
- ・エラー挿入機能: セル損失、セルエラーなどを意図的に挿入して試験が可能
- ・AAL タイプ自動判別: 受信した AAL (ATM Adaptation Layer) のタイプを自動的に判別して測定
- ・タイムスタンプ機能: 送受信セルにタイムスタンプを付加し、時間的な解析が可能
- ・セル送出機能: 送信メモリに格納されたセルをタイムスタンプに従って送出したり、1セルずつ手動で送出したりすることが可能
- ・キャプチャ機能: 最大 13万セル以上のデータをキャプチャ可能
- ・フィルタ機能: 特定のチャネルやパターンに合致するセルのみを抽出して表示やキャプチャが可能
プロトコルユニット MP1220A用 MU120021A【アンリツ】の仕様
送信/受信メモリ | 8M バイト (送信 8M、受信 8M、送信 4M + 受信 4M の選択) |
---|---|
セル送信 | 送信メモリからのタイムスタンプ送出、1セルステップ送出 |
キャプチャ容量 | 最大 13万セル以上 (受信 8M 設定時) |
フィルタ | 全セル、全セル (アイドルセルを除く)、指定チャネル (16個まで)、指定パターン |
トリガ | 指定イベント、指定イベント発生回数、シーケンシャルイベント (指定チャネル、SN 異常、CRC 異常、指定パターン、外部入力信号など) |
表示 | セル、SAR、CPCS、タイムスタンプ |
1チャネル測定機能 | AAL タイプ自動判別測定 |
エラー付加 | セル損失、セルエラー |
プロトコルユニット MP1220A用 MU120021Aのカタログ | ![]() |
.
