コンクリート構造物診断 特集



国土交通省からインフラの老朽化対策の工程表が発表されました。


「社会資本の維持管理・更新に関し 当面講ずべき措置」
インフラの総点検を、道路・下水道・港湾・空港・公園・鉄道などを対象に平成26年3月末までに終える予定です。
国土交通省の調査で 全国の自治体の管理する道路・橋の中で、40%以上 58,000ヶ所余りが、補修が必要と発表されております。


コンクリート構造物診断とは?


コンクリート構造物診断は、コンクリートでできた建造物や構造物の状態や耐久性を評価するための調査や診断のことを指します。主な目的は、コンクリート構造物の劣化や損傷の程度を評価し、必要な修繕や補強の計画を策定することです。

コンクリート構造物診断では、以下のような活動が行われます:

目視調査: コンクリート構造物の外部観察や目視による調査を行います。劣化やクラック、浮き上がり、腐食などの兆候を観察し、問題箇所を特定します。

非破壊試験: コンクリートの内部の状態を評価するために、非破壊試験が使用されます。代表的な手法には、超音波探傷、電磁波探傷、ラジオグラフィー(X線)検査、振動計測などがあります。これらの試験により、コンクリートの厚さ、クラックや空洞の有無、鉄筋の腐食状態などを評価します。

材料サンプリングと試験: コンクリートや鉄筋のサンプルを採取し、実験室での試験を行います。コンクリートの強度、材料の組成、腐食の程度などを評価し、構造物の耐久性を判断します。

評価と報告: 調査結果を分析し、コンクリート構造物の現状評価と問題の特定を行います。診断結果や提案される修繕策、補強方法などをまとめた報告書が作成され、構造物所有者や管理者に提供されます。

コンクリート構造物診断は、建物の寿命を延ばし、安全性と耐久性を確保するために重要な活動です。特に劣化や損傷が進行している場合、早期に診断を行い、適切な修繕や補強を行うことが重要です。


ケース1:鉄筋位置や埋設通信ケーブルの探査など
・コンクリート構造物の鉄筋位置や空洞の有無を現場で探査できないか?
・アンカーを打ち込む位置の埋設通信ケーブルを探索ができないか?
・コンクリートに大きな亀裂があり、内部の状態を目視できないか?

電磁波レーダ方式や電磁誘導方式の鉄筋探査機が、鉄筋や空洞などの位置や深さを画像表示分析・記録することができます。
ケーブル探知器・デジタル内視鏡が見えないところの問題を解決!!

推奨レンタル機材(1)





ハンディサーチ NJJ-105
鉄筋・空洞探査はこれ!カラー画像で見やすく、操作も簡単!!
   鉄筋探査機 プロフォメーター 5
路床部分の鉄筋探査向き!鉄筋径やかぶりを数値で確認!!
推奨レンタル機材(2)





鉄管ケーブル探知器 PL960
ケーブルや埋設管の深度や位置の探索を迅速に行えます。
   ビデオスコープ アイプレックス MX
高画像のデジタル内視鏡!内部欠陥状態を目視できます。



ケース2:ひび割れや剥離、浮きなど
・コンクリート表面に出ているひび割れの深さはどれくらい?強度は大丈夫?
・コンクリートの劣化状態や剥離、浮き、漏水部を調査、数値化ができないか?
・足場を組まずに外壁タイルの浮きや、劣化状態を簡単に調査できないか?


音波測定器なら、ひび割れ深さや内部欠陥(内部亀裂・空洞・ジャンカ)の検出および、コンクリートの強度推定も行うことができます。
コンクリート表面の状態を軽くハンマーで叩くだけで調査できます。また、赤外線画像の解析による判断もできます。

推奨レンタル機材(1)





超音波試験機 ティコ
コンクリートのひび割れ深さや内部欠陥の調査が簡単!数値表示!!

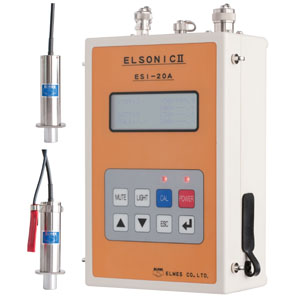

超音波測定器 エルソニックII ESI/P-20
土研法コンクリート強度推定計算式を採用してコンクリート強度の推定!!
コンクリートテスター CTS-02 Ver4
小型・軽量!!ハンマーでコンクリートを打撃するだけで、剥離、浮きを調査!!
推奨レンタル機材(2)





サーモトレーサ TH7800N
赤外線サーモグラフイーの温度差画像により、浮き、内部欠陥、漏水部の有無を推定!
   剥離タイル検知器 PD-201
簡易軽量・小型で振動センサーが、タイルの剥離状態を検知!!



ケース3:老朽化したコンクリート構造物の腐食状態
・老朽化したコンクリート構造物の鉄筋の腐食状態を非破壊で容易に測定できないか?

コンクリートの構造物は塩化物イオンの影響で劣化し鉄筋が腐食します。
自然電位の測定することにより、鉄筋の腐食状態を確認できます。

推奨レンタル機材



鉄筋腐食検査機 キャニン
電極を測定場所にあてるだけで自然電位の測定ができ、構造物の鉄筋がどのような状態にあるかを簡単に確認することができます。
