ハンディサーチ NJJ-105 レンタル

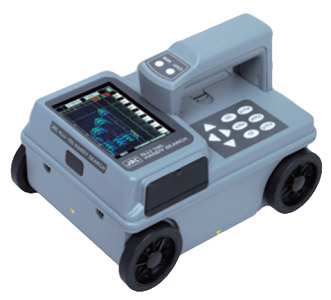

ハンディサーチ NJJ-105は、電磁波をコンクリート表面から内部に向け放射し、対象物からの反射波をキャッチして対象物の位置や深さを画像で見やすく表示する鉄筋探査機です。IrDAとCFメモリーカードの採用により、プリンタやコンピュータなどへの記録が簡単に行えます。
ハンディサーチ NJJ-105
機材名称ハンディサーチ
型番NJJ-105
メーカー日本無線
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称ハンディサーチ
型番NJJ-105
メーカー日本無線



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ


【NETIS登録 No.KT-150040-A】

ハンディサーチ NJJ-105のレンタル事例

  • ガス工事に
  • 水道工事に
  • コア抜き工事に
  • 空調設備工事に
  • 電機設備工事に
  • コンクリートアンカー工事に
  • コンクリート橋梁完成検査に
  • コンクリート建造物改修工事に
  • コンクリート建造物調査診断に

ハンディサーチ NJJ-105【日本無線】の原理

電磁波をコンクリートの表面から内部に向けて放射し、対象物からの反射信号を受信することにより、鉄筋や空洞などの位置や深さを画像表示・記録します。

※情報化施工の【鉄筋探査・非破壊検査】にも利用されています。詳しくはこちらから→品質(情報化施工)

ハンディサーチ NJJ-105【日本無線】の特徴

・水平方向探査の高分解能化
深度75mm時および175mm時に鉄筋間隔40mmの鉄筋を判別可能。
・水平方向探査の高密度化
探査密度を5mmから2.5mm毎に高密度化。
・ケーブルレスで印刷可能
IrDAによりケーブルレスで専用モノクロプリンタ(オプション)での直接印刷が簡単に行えます。
・コンパクト・軽量化
本体表示部とアンテナ部が一体化しているのでコンパクト、さらに、約1.2kgと軽量のため片手で容易に操作できます。
・金属から非金属まで探査
レーダー方式により鉄筋などの金属物のほかに、塩ビ管・空洞などの非金属物も探査できます(非金属物の探査画像の解析は習熟を必要とします)。
・データの保存・再生
一回の探査で15m分のデータを保存・再生できます。

ハンディサーチ NJJ-105【日本無線】の操作方法

コンクリートの断面を画像として表示するので探査対象に対して直角に交わる方向に操作をします。鉄筋断面が山形の画像に変わって表示されます。 njj-105a

ハンディサーチ NJJ-105【日本無線】の仕様

○主な機能
項 目 性 能
方式 電磁波レーダ方式
探査対象物 鉄筋、塩ビ管、空洞など
かぶり厚さ 5 - 300mm (コンクリートの比誘電率6.2、鉄筋径6mm以上で上場筋の場合)
かぶり分解能 浅モード:約1mm、深モード:約2mm
水平方向分解能 深度75mm未満にある探査対象物:75mm以上 深度75mm以上にある探査対象物:深度以上の間隔 ※標準コンクリートでの実測値 (深度75mm時及び175mm時に鉄筋間隔40mmの鉄筋を判別可能)
水平方向距離分解能 2.5mm
最大探査距離 15m
表示モード Bモード(垂直断面図)、BAモード(垂直断面図、反射波形表示)
画像処理 探査時:リアルタイム自動表面波処理、リアルタイムマニュアル減算処理、リアルタイムユーザー表面波処理<
非探査時:固定表面波処理、ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理
ディスプレイ TFTカラー液晶(640×480ドット)
深度校正 2.0 - 20.00.1ステップ
最大走査速度 約40cm/s速度超過ブザーあり
制御機能 画面マーカ(最大7点)、バッテリー容量表示、画面反転
出力機能 専用プリンタ出力機能(IrDA)
探査データ保存機能 保存数 コンパクトフラッシュにデータ保存。メモリ容量1GB使用時約 200本(15m探査データをバイナリ形式で保存)
温度範囲 0°C から +50°C
電源 バッテリパック、ACアダプタ(オプション)
連続使用時間 約1.5時間(バッテリパック満充電時)
構造 簡易防滴構造
寸法 約149(W)×147(H)×216(D)mm
質量 約1.2kg(バッテリパック含む)
○標準構成品
品 名 型 名 数量 備 考
ハンディサーチ NJJ-105 アンテナ一体型本体
付属品 取扱説明書 1
本体用バッテリパック BP-3007シリーズ 1 リチウムイオン電池
BP-3007用充電器 BC-3008シリーズ 1 バッテリパック用
ACケーブル CB-JP05 1 充電器用
ハンドストラップ H-7ZCMD0018 1 落下防止用
コンパクトフラッシュ TS1GCF80 1 データ保存用約3km
収容箱 H-7ZYMD0027 1 本体プリンタ等収容
○推奨ソフトウェア
品 名 備 考
Radar 3D_Light PC用平面画像合成ソフトウェア
RCレポートメーカ PC用画像解析ソフトウェア

ハンディサーチ NJJ-105のカタログ
ハンディサーチ NJJ-105の取説


           今すぐ機材が使いたい! 今すぐ価格が知りたい!
           自動見積ボタン..


お客様の声

・地下共同溝配管作業でのコア抜き前の鉄筋探査

鉄筋の位置を示す機器のマークが本体中心か本体末端の両方にあり勘違いしました。取扱説明書にて理解しました。
