小形表面粗さ測定機 SJ-310 レンタル

小形表面粗さ測定機 SJ-310は、演算表示部にタッチパネル付き大形カラーグラフィックLCDを搭載した小形表面粗さ測定機です。プリンタを内蔵しており、測定結果等をその場で印刷できます。

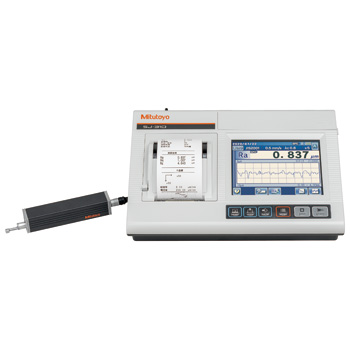

小形表面粗さ測定機 SJ-310
機材名称小形表面粗さ測定機
型番SJ-310
メーカーミツトヨ
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称小形表面粗さ測定機
型番SJ-310
メーカーミツトヨ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

小形表面粗さ測定機 SJ-310のレンタル事例

  • 設備使用前後の表面粗さ変化の測定
  • 金属表面測定に
  • 仕上げの粗さ、工作中の粗さの確認に

小形表面粗さ測定機 SJ-310【ミツトヨ】の特徴

【操作性の向上】
  • ・大形カラーグラフィックLCD(タッチパネル付き)を搭載
    演算表示部に視認性が良いタッチパネル付き大形カラーグラフィックLCDを搭載し、表現力豊かな表示と、直感的な操作を両立しています。
    しかも、バックライトを採用し、薄暗い場所で作業する場合の視認性を大幅に向上させています。
    また、プリンタを内蔵しており、測定結果等をその場で印刷できます
【高機能】
  • ・内蔵メモリ
    演算表示部の内蔵メモリへ測定条件を10件まで保存することが可能です。
  • ・メモリカード(オプション)に対応
    測定データや測定条件をメモリカード(オプション)に保存ができます。メモリカード採用で大量のデータ保存ができ、直近10件の測定データを自動保存する便利な機能(トレース10)がお使いいただけます。
  • ・パスワード保護
    各種機能はパスワードによってアクセス制限ができ、誤操作防止や 設定管理ができます。
  • ・マルチ言語対応
    表示言語は16ヶ国語に対応しており、切替が可能です。対応言語に関しては、P5仕様表をご参照ください。
  • ・スタイラスアラーム機能(特許出願中:日本、アメリカ、欧州)
    測定累積距離が予め指定した「しきい値」を超えたことをお知らせします。
【多彩な解析と表示機能】
  • ・様々な規格に対応
    表面粗さの規格は、JIS(2001/1994/1982)、ISO-1997VDA,ANSIの各粗さ規格に対応しています。
  • ・評価曲線などの曲線表示
    機能演算結果表示に加えて、区間ごとの演算結果や評価曲線、負荷曲線、振幅分布曲線を表示可能です。
【現場へ持ち出して威力を発揮すべく、パワーアップ】
  • ・従来機種と比べて、充電時間が約1/4に短縮、フル充電時には約2.5倍の測定回数を実現しております。また、検出器は壁面や上向きでの測定など、色々な姿勢での測定に対応し、ハイトゲージアダプタ等アクセサリ(オプション)との組合せにより、様々な姿勢とセッティングで測定が行えます。

小形表面粗さ測定機 SJ-310【ミツトヨ】の仕様

型番 SJ -310
(4mNタイプ)
測定範囲 X軸 16.0 mm
検出部
範囲
360μm(-200μm〜+160μm)
検出部
範囲/分解能
360μm / 0.02μm
100μm / 0.006μm
25μm / 0.002μm
測定速度 測定時:0.25mm/s, 0.5mm/s, 0.75mm/s、リターン時:1 mm/s
測定力/スタイラス先端形状 コードNo.末尾:-01の場合:0.75mN / 2μmR 60°、コードNo.末尾が-02の場合:4mN / 5μmR 90°
スキッド圧 400mN以下
対応規格 JIS'82 / JIS'94 / JIS'01/ ISO'97/ANSI / VDA
評価曲線 断面曲線、粗さ曲線、DF 曲線、粗さモチーフ曲線、うねりモチーフ曲線
パラメータ Ra, Rc, Ry, Rz, Rq, Rt, Rmax※1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max※2, S, HSC, RzJIS※3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo, Rpm, tp※4, Htp※4, R, Rx, AR, W, AW, Wx, Wteカスタマイズ可能
解析グラフ 負荷曲線、振幅分布曲線
フィルタ Gaussian, 2CR75, PC75
カットオフ値 λc 0.08、0.25、0.8、2.5、8mm
λs※5 2.5、8μm
基準長さ 0.08、0.25、0.8、2.5、8mm
液晶 (表示領域)寸法 117.8×88.2mm
表示言語 16ケ国語対応 (日本、英、ドイツ、フランス、イタリア、スペイン、ポルトガル、韓国、中国 (簡体、繁体) 、チェコ、ポーランド、ハンガリー、トルコ、スウェーデン
演算結果表示 1段表示:1パラメータの演算結果を表示
4段表示:4パラメータの演算結果を縦4段に並べて表示
波形表示:1パラメータの演算結果と評価曲線を縦に並べて表示
トレース表示:直近10回の同パラメータの演算結果を表示
印刷機能 測定条件/演算結果/合否判定結果 / 区間毎の演算結果/公差値/評価曲線/表示曲線/負荷曲線/振幅分布曲線/環境設定項目
外部入出力機能 USB I / F、Digimatic出力、RS-232C I / F、フットスイッチI / F
機能 カスタマイズ 表示、演算させたいパラメータを選択
合否判定機能※6 最大値ルール/ 16%ルール/平均値ルール/標準偏差(1σ, 2σ, 3σ)
測定条件の保存 電源OFF時の条件を保存
保存機能 内蔵メモリ:測定条件(10件)
メモリカード(オプション):測定条件500件、測定データ10000件、画面データ500件、テキストデータ10000件、 統計データ500件、機器設定状態のバックアップ1件、 トレース10データ保存10件
校正 数値入力による自動校正方式/複数回測定(最大12回)による平均校正方式
省電力機能 オートスリープ(30〜600秒で任意設定)機能※7
電源 内蔵バッテリ(Ni-MH充電池)/ ACアダプタの2電源※内蔵バッテリ充電時間:約4時間(周囲温度により異なる場合があります)※測定可能回数:約1500回(使 用条件、環境等により異なる場合有り
外観寸法
(W×D×H
演算表示部 275×109×198mm
駆動部 115×23×26.7mm(検出器未装着)
質量 約1.8 kg (演算表示部、駆動部、標準検
  • ※1:VDA規格選択時及びANSI規格、JIS'82規格選択時のみ演算可能です。
  • ※2:ISO'97規格選択時のみ演算可能です。
  • ※3:JIS'01規格選択時のみ演算可能です。
  • ※4:ANSI規格のみ演算可能です。
  • ※5:JIS'82規格 を選択時は無効になります。
  • ※6:ANSI規格 では平均値ルールのみ可能です。VDA規格 では、16%ル ールは選択できません。
  • ※7:ACアダプタ使用時は無効です。またオートスリープ設定OFFも可能 です。
  • ※8:演算表示部と駆動部の接続用です。
