クランプオンAC/DCハイテスタ 3284 レンタル

クランプオンAC/DCハイテスタ 3284は、電流のレベル出力、波形出力および周波数のアナログ出力が可能なクランプテスターです。機器始動時の突入電流測定ができる波高値ピークホールド機能や全・半波整流波形の実効値測定ができるAC+DCモードを備えています。

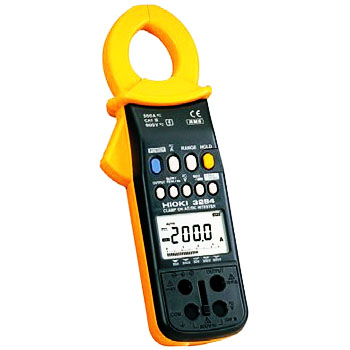

クランプオンAC/DCハイテスタ 3284
機材名称クランプオンAC/DCハイテスタ
型番3284
メーカー日置電機
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称クランプオンAC/DCハイテスタ
型番3284
メーカー日置電機



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

クランプオンAC/DCハイテスタ 3284のレンタル事例

  • 低圧電路や電気設備などの漏れ電流測定に

クランプオンAC/DCハイテスタ 3284【日置電機】の特徴

・φ33mm、AC/DC200Aまで
・さらに解析力をアップ
 AC+DCモード(全・半波整流波形の実効値測定)
 波高値のピークホールド(機器始動時の突入電流測定)
 広帯域DC ~ 20kHzのモニタ出力
 メモリハイコーダ組合せによる波形/高調波解析
 ACアダプタ(オプション)による長時間記録

・突入電流の波高値測定
 ピークホールド機能により、電気機器始動時における突入電流の波高値ピークを表示できます。
3284-a

・全、半波整流の実効値測定
 AC+DCモードにより、家電機器で使用されている全波/半波整流波形の実効値が測定できます。
3284-b

クランプオンAC/DCハイテスタ 3284【日置電機】の仕様

測定可能導体径φ33mm以下
最高使用回路電圧絶縁導体にてAC600Vrms
付属機能レコード:最大値、最小値、平均値を表示、データホールド、ピークホールド、オートパワーオフ、オートゼロ
表示更新レートディジタル表示 FAST 約4回/秒、NORMAL 約2回/秒、SLOW 1回/3秒、バーグラフ表示 約4回/秒
表示応答時間1秒以下
レンジ切り換えオート/マニュアル
周波数特性DC、10Hz から 2kHzまでの実効値を確度規定
外部出力機能REC A/Hzのみ:記録出力DC1V/f.s.±1.3%rdg.±10mV 応答:0→90% 250ms以下
MON Aのみ:波形出力1Vrms/f.s.±1.3%rdg.±5mV
周波数帯域DC ~ 20kHz±3dB DC、AC+DCにて
導体位置の影響センサ中心部を基準としていかなる位置においても±0.5%以内
外部磁界の影響400A/mに対して0.5A相当以下
クレストファクタ2.5以下 600Vレンジは1.7以下 200Aレンジは1.5以下
安全規格EN61010-1 過電圧カテゴリIII 600V、EN61010-2、EN60529 IP40
EMC規格EN55011、EN50082-1
使用温湿度範囲0 から 40℃、80%RH以下(結露しないこと)
保存温度範囲-10 から 50℃(結露しないこと)
電源9445ACアダプタまたは積層型マンガン乾電池(6F22)×1、連続使用25時間以下
寸法質量:約62W×230H×39Dmm・約460g

クランプオンAC/DCハイテスタ 3284【日置電機】の仕様2

ファンクション モード 表示切換え
(*1)
レンジ 確度
DCまたは45 から 66Hz
10 から 45、66 から 2kHz PEAKの確度
DCまたは45 から 66Hz
備考
電流(A) DC 平均値/PEAK 20.00/200.0
PEAK測定時の分解能は
0.1Aになります
±1.3%rdg.±3dgt. - ±1.3%rdg.±7dgt. 最大
許容入力
200Arms
連続
MAX.300Aピーク
AC RMS/PEAK ±1.3%rdg.±3dgt. ±2.0%rdg.±5dgt.(*2) ±1.3%rdg.±7dgt.
AC+DC RMS/PEAK ±1.3%rdg.±13dgt. ±2.0%rdg.±7dgt.(*2) ±1.3%rdg.±7dgt.
電圧(V) DC 平均値/PEAK 30.00/300.0/600
PEAK測定時の分解能は
600Vレンジを除き1桁さがります
±1.0%rdg.±3dgt. - ±1.0%rdg.±7dgt. 最大
許容入力
600Vrms
連続 MAX1000Vピーク
AC RMS/PEAK ±1.0%rdg.±3dgt. ±1.5%rdg.±5dgt. ±1.0%rdg.±7dgt.
AC+DC RMS/PEAK ±1.0%rdg.±7dgt.(*3) ±1.5%rdg.±7dgt.(*3) ±1.0%rdg.±7dgt.
周波数(Hz) - - 10.00/100.0/1000 ±0.3%rdg.±1dgt.
1000Hzは±1.0%rdg.±1dgt.
- V/Aファンクションで動作
*1:PEAK測定時は自動的にピークホールド機能が動作します。 *2:1k から 2kHzの間で±2.0%rdgが加算されます。 *3:30Vレンジでは6dgt.が加算されます。
