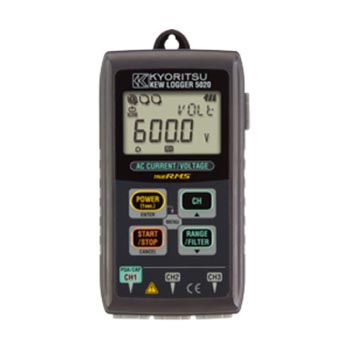

電流・電圧用ロガー KEW5020 レンタル
| 機材名称 | 電流・電圧用ロガー |
|---|---|
| 型番 | KEW5020 |
| メーカー | 共立電気計器 |
| 機材名称 | 電流・電圧用ロガー |
|---|---|
| 型番 | KEW5020 |
| メーカー | 共立電気計器 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
電流・電圧用ロガー KEW5020【共立電気計器】の特徴
- ・リーク電流、負荷電流、電源品質（5020）の記録可能
(電源品質：基準電圧、電圧スウェル、電圧ディップ、電圧瞬停) - ・記録したデータはUSB接続でPCにダウンロードし、付属のソフトで解析・グラフ表示の編集が可能
- ・測定した電圧と電流の変化をPC画面で同時に確認可能（5020）
- ・検出値を超えるとLEDが点滅
(トリガー、キャプチャ、電源品質記録モードに対応) - ・簡単操作の KEW LOG Soft 2 が付属
- ・KEW LOG Soft2 の演算機能で電力量の簡易測定可能
- ・あらゆる測定に対応した記録モード搭載
ノーマル、トリガー、キャプチャ、電源品質（5020） - ・60,000件の大容量データを記録可能（1ch使用時）
- ・連続使用時間：約10日間（アルカリ電池使用時）
- ・ローパスフィルター装備で高調波成分をカット
電流・電圧用ロガー KEW5020【共立電気計器】の仕様
| ノーマル記録モード （AC 50/60Hz 正弦波、CH1 にレンジの 10% 以上の入力信号） | |
|---|---|
| レンジ | 実効値 確度 |
| 100.0mA | ±2.0%rdg±0.9%f.s.＋センサ確度 |
| その他レンジ | ±1.5%rdg±0.7%f.s.＋センサ確度 |
| クレストファクタ | 2.5以下：正弦波実効値確度＋2.0%rdg＋1.0%f.s. |
注）ノーマル記録モードで正弦波以外の波形に対するMax，Min，瞬時Peak値は参考値であり、確度を保証するものではありません。
| トリガー記録モード （AC 50/60Hz 正弦波） | |
|---|---|
| レンジ | 検出 確度 |
| 100.0mA | ±3.5%rdg±2.2%f.s.＋センサ確度 |
| その他レンジ | ±3.0%rdg±2.0%f.s.＋センサ確度 |
| キャプチャ／電源品質記録モード | |
|---|---|
| レンジ | 検出 確度 |
| 100.0mA | ±3.0%rdg±1.7%f.s.＋センサ確度 |
| その他レンジ | ±2.5%rdg±1.5%f.s,＋センサ確度 |
| 記録モード | ノーマル、トリガー、キャプチャ、電源品質 | |
|---|---|---|
| 動作方式 | 逐次比較方式（CH1信号同期サンプリング） | |
| 定格最大動作電圧 | AC 9.9Vrms， AC 14Vピーク | |
| 入力数 | 3ch | |
| 測定方式 | 真の実効値演算 | |
| 実効値測定間隔 | 約100ミリ秒 | |
| サンプリング間隔 | ノーマル／トリガー記録モード | 約1.65ミリ秒／CH |
| キャプチャ記録モード | 約0.55ミリ秒（波形：約1.1ミリ秒間隔） | |
| 電源品質記録モード | 約0.55ミリ秒 | |
| 電池電圧警告 | ４段階電池マーク表示 | |
| 入力オーバー表示 | 測定範囲を越えた場合“OL”表示 | |
| オートパワーオフ機能 | スイッチ操作後約3分で電源OFF（記録停止時） | |
| 使用環境条件 | 屋内仕様 高度2000m以下 | |
| 使用温湿度範囲 | -10℃~50℃ 相対湿度85%以下（結露しないこと） | |
| 電源 | DC6V：単3アルカリ乾電池（LR6）×4／外部電源：専用ACアダプタ（DC9V） | |
| 連続使用可能時間 | 約10日（単3アルカリ乾電池LR6） | |
| 適応規格 | IEC 61010-1 CAT III 300V 汚染度2、IEC 61326（EMC規格） | |
| 耐電圧 | AC 3470V（実効値50/60Hz）／5秒間 | |
| 外形寸法 | 111（L）×60（W）×42（D）mm | |
| 質量 | 約265g | |
