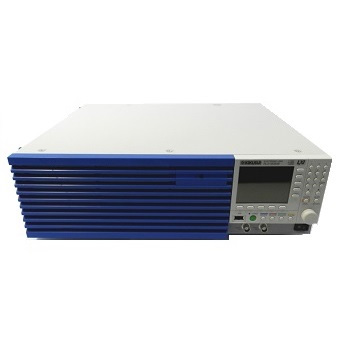

多機能電子負荷装置 PLZ1205W レンタル
| 機材名称 | 多機能電子負荷装置 |
|---|---|
| 型番 | PLZ1205W |
| メーカー | キクスイ |
| 機材名称 | 多機能電子負荷装置 |
|---|---|
| 型番 | PLZ1205W |
| メーカー | キクスイ |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
多機能電子負荷装置 PLZ1205W【キクスイ】の特徴
- ・動作電圧 ： 0.25V~150V（最小0.05Vから）
- ・最大スルーレート 60A/μs（立上り時間換算で約4μs）
- ・任意IV特性（ARB）モードを搭載
- ・専用ブースター接続で最大10.8kW（2160A）を実現
- ・カラー液晶ディスプレイ（LCD）を搭載で視認性アップ
- ・シーケンス機能の強化（最大10000ステップ）
多機能電子負荷装置 PLZ1205W【キクスイ】の仕様
| 電流 | 240 A | |
|---|---|---|
| 電力 | 1200W | |
| 最小動作電圧 | 0.05 V（後面入力端子にて） | |
| 入力電圧／周波数範囲 | AC100V~240V （AC90V~250V） 単相 連続 ／ 47Hz~63Hz | |
| 消費電力 | 85VAmax | |
| 突入電流 | 45A Peak Max | |
| 環境条件 | 動作温度／湿度範囲 | 0℃~40℃／20％RH~85％RH（結露なし） |
| 保存温度／湿度範囲 | -20℃~70℃／90％RH以下（結露なし） | |
| 接地場所 | 屋内使用、2000mまで、過電圧カテゴリII | |
| 絶縁抵抗 | 一次⇔入力端子 | 500Vdc 30MΩ以上 （周囲湿度70％RH以下） |
| 一次⇔シャシ | ||
| 入力端子⇔シャシ | ||
| 耐電圧 | 一次⇔入力端子 | AC1500V 1分間にて異常なし |
| 一次⇔シャシ | AC1500V 1分間にて異常なし | |
| 入力端子⇔シャシ | AC750V 1分間にて異常なし | |
| 外形寸法（最大） | 429.5（455）W × 128（145）H × 400（480）Dmm | |
| 質量 | 約14kg | |
| 付属品 | 電源コード1本／前面負荷入力端子カバー1個／ 後面負荷入力端子カバー1組／外部コントロール用コネクタキット1組 負荷入力端子用ねじセット2組／前面負荷入力端子ノブセット1組／ CD-R 1枚／クイックリファレンス(和文、英文)1枚／安全のために1冊 |
|
| 電磁適合性（EMC）※1 ※2 | 以下の指令および規格の要求事項に適合 EMC指令 2014/30/E、 EN61326-1（Class A ※3）、 EN55011（Class A ※3、Group1 ※4）、 EN61000-3-2、 EN61000-3-3 適用条件：本製品に接続するケーブルおよび電線は、すべて3ｍ未満を使用 |
|
| 安全性 ※1 | 低電圧指令 2014/35/EU ※2 EN61010-1 (ClassI ※5、汚染度2 ※6 ) | |
- ※1 特注品、改造品には適用しない。
- ※2 パネルにCEマーキング/UKCAマーキングの表示のあるモデルに対してのみ。
- ※3 本製品はClass A機器です。工業環境ての使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合は、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
- ※4 本製品はGroup 1機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形て意図的に無線周波数エネルキーを発生/使用しません。
- ※5 本製品はClass I機器です。本製品の保護導体端子を必す接地してください。正しく接地されていない場合は、安全性は保障されません。
- ※6 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)か付着した状態です。汚染度2は、非伝導性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
| 多機能電子負荷装置 PLZ1205Wのカタログ | |
.
