高電圧絶縁抵抗計 3455 レンタル

高電圧絶縁抵抗計 3455は、高電圧設備(トランス、ケーブル、モータ等)の絶縁抵抗測定用の絶縁抵抗計です。幅広く発生できる試験電圧250Vから5kV、最大10TΩの広範囲測定、最大PI (成極指数), DAR (誘電吸収比)の自動計算/表示、データメモリ機能などを備えています。

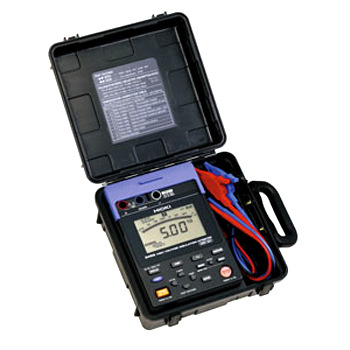

高電圧絶縁抵抗計 3455
機材名称高電圧絶縁抵抗計
型番3455
メーカー日置電機
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称高電圧絶縁抵抗計
型番3455
メーカー日置電機



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

○試験電圧250V.5kV、最大5TΩの絶縁抵抗測定

高電圧絶縁抵抗計 3455のレンタル事例

  • 電気機器や電気設備、配電線電路、家電、電子機器などの電気的な絶縁状態のチェックに

高電圧絶縁抵抗計 3455【日置電機】の主となる測定機能

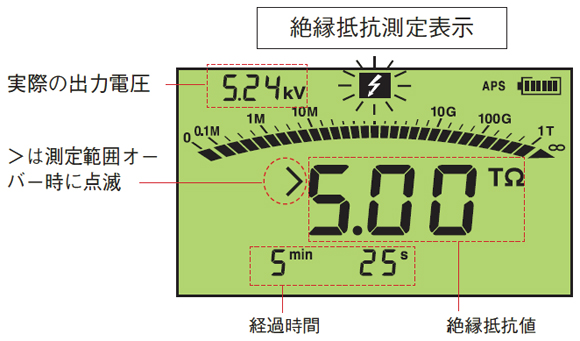

  • 絶縁抵抗測定
    測定電圧を250V - 500V - 1.00kV - 2.50kV - 5.00kV から選択。さらに細かく設定することも可能。
    終了すると絶縁抵抗値、試験電圧(設定値および実際の出力値)、漏れ電流、DAR、 PI、経過時間を表示。
    測定条件、測定結果を内部メモリに保存。パソコンで閲覧。

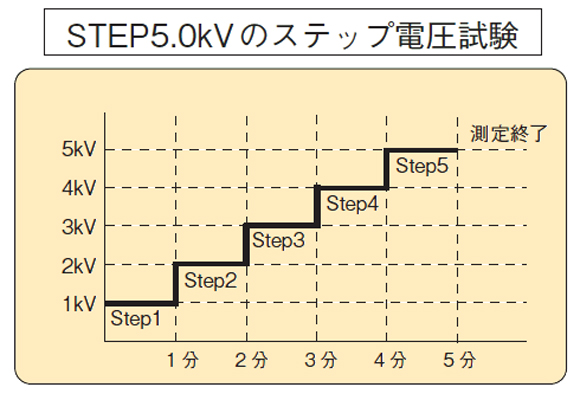

  • ステップ電圧試験
    試験電圧を徐々にあげ、各試験電圧に対する絶縁抵抗や漏れ電流の変化を測定。500V→1kV→1.5kV→2kV→2.5kV と1kV→2kV→3kV→4kV→5kV の2 ステップから選択。各ステップでの試験時間は選択可能。

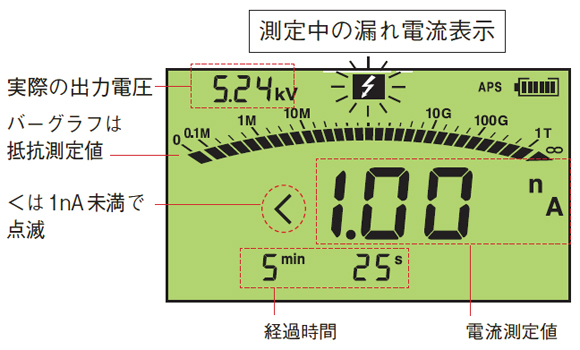

  • 漏れ電流表示
    絶縁抵抗を漏れ電流に切り替えて表示。測定前、測定中、測定後(データホールド)のいずれの状態でも表示可能。
●トランス、ケーブル、モータ等での各種絶縁診断に対応
PI(成極指数)、DAR (誘電吸収比)表示
PI: 成極指数 Polarization Index
DAR: 誘電吸収比 Dielectric Absorption Ratio
絶縁の良否判断基準のひとつとして使われるPI/ DARを自動計
算します。絶縁抵抗測定開始後、規定時間経過時の抵抗値2 個から以下の式で計算し表示します。

高電圧絶縁抵抗計 3455【日置電機】の特徴

  • 広範囲の電圧発生/ 絶縁抵抗測定
    試験電圧は250V から5kV まで広範囲に発生。最小25Vステップでの細かい設定も可能。最大5T Ωまでの高絶縁抵抗を測定できます。
  • 各種絶縁診断に対応
    PI( 成極指数),DAR( 誘電吸収比) の自動計算/ 表示やステップ電圧テスト, 温度補正, 温度測定, 漏れ電流表示など絶縁診断のための機能を搭載。
  • データメモリ機能
    マニュアル記録100 データ, ロギング記録10 データ(360 回)を保存。データに た日付や時刻も記録。
  • USB インタフェース
    PC アプリケーションソフトにより3455 に保存したデータをPC へ転送することができます。また、PC ソフトのレポート作成機能により報告書作成が簡単。
  • コンパクトなハードケース
    現場での使用にも耐え得るハードケースを採用。テストリード収納も可能。
  • 安全設計
    安全規格では測定カテゴリIV(600V) に対応。また、測定端子とその他の端子が同時に使用できないようなシャッタ構造を採用し、電圧測定機能, 高電圧警告表示, 自動放電機能などとともに安全を考慮しています。
  • 大型で見やすい表示
    アナログ感覚の対数バーグラフ、バックライト付き。
  • 充電式電池も使用可能
    単3 電池と充電式電池( オプション) を両方装着しておくことが可能 ( 一方の電池が終わっても、スイッチを切り替えてもう一方を使用可能。山間地など電池が簡単に入手できない環境、または、充電する時間がない状況での作業を考慮)

高電圧絶縁抵抗計 3455【日置電機】の仕様

測定項目 絶縁抵抗、漏れ電流、電圧、温度
絶縁抵抗測定
試験電圧 DC 250V 〜 5.00kV
設定方法 プリセット試験電圧:250V, 500V, 1kV, 2.5kV,5kV
微調整(250V 〜 1kV において分解能25V で設定,1kV 〜 5kV において分解能100V で設定)
出力電圧確度:設定値の-0%,+10%
試験電圧( 設定値) ÷定格測定電流で求められる抵抗値以上を測定した場合に適用
定格測定電流
試験電圧 定格測定電流
250V 〜 1.00kV 1mA
1.10kV 〜 2.50kV 0.5mA
2.60kV 〜 5.00kV 0.25mA
定格測定電流許容差:-0%,+10%
短絡電流 2mA 以下
出力電圧
モニタ機能 表示範囲 :0V 〜 999V, 0.98kV 〜 5.50kV モニタ確度: ± 5%rdg. ± 5dgt.
測定範囲
試験電圧 試験電圧測定範囲
250V 0.00MΩ 〜 250GΩ
500V 0.00MΩ 〜 500GΩ
1kV 0.00MΩ 〜 1.00TΩ
2.5kV 0.00MΩ 〜 2.50TΩ
5kV 0.00MΩ 〜 5.00TΩ
抵抗レンジ構成: ( オートレンジ)
抵抗レンジ 測定範囲
10MΩ 0.00M Ω〜 9.99MΩ
100MΩ 9.0M Ω〜 99.9MΩ
1000MΩ 90M Ω〜 999MΩ
10GΩ 0.90G Ω〜 9.99GΩ
100GΩ 9.0G Ω〜 99.9GΩ
1000GΩ 90G Ω〜 999GΩ
5TΩ 0.90T Ω〜 5.00TΩ

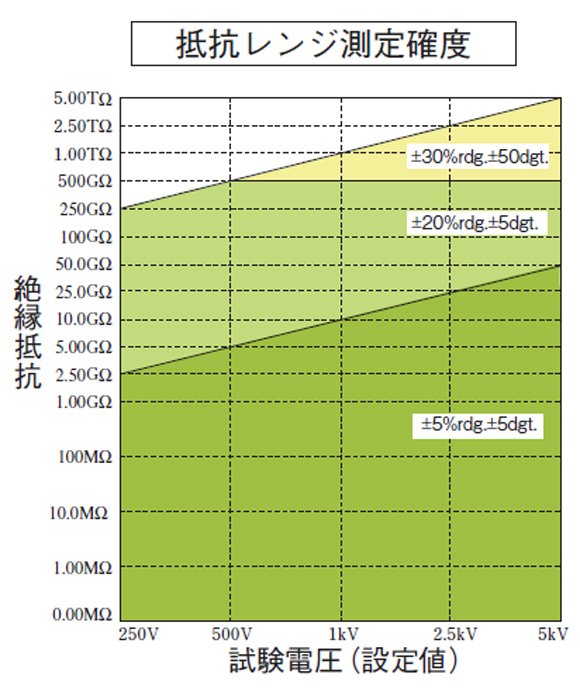

測定確度
測定範囲 測定確度
試験電圧÷ 100nA で求められる抵抗以下 ±5%rdg.±5dgt.
試験電圧÷ 100nA で求められる抵抗を超え〜 500GΩ ±20%rdg.±5dgt.
501GΩ 〜 5.00TΩ ±30%rdg.±50dgt.
( 確度保証温湿度範囲 0 〜 28.C 90%rh 以下 結露しないこと)
応答時間 15 秒以内( 測定開始時点から表示値が確度仕様内になるまでの時間, アベレージ無しの場合)
漏れ電流測定(試験電圧を発生した状態での電流測定)
測定範囲 1.00nA 〜 1.20mA
電流レンジ構成 & 測定確度
電流レンジ 測定範囲 測定確度
10nA 1.00nA 〜 9.99nA ±15%rdg. ±1nA
100nA 9.0nA 〜 99.9nA ± 15%rdg. ±5dg
1000nA 90nA 〜 999nA 90nA 〜 999nA
10μA 0.90μA 〜 9.99μA ±2.5%rdg. ±5dgt.
100μA 9.0μA 〜 99.9μA 9.0μA 〜 99.9μA
1mA 90μA 〜 999μA, 0.90mA〜 1.20mA ±2.5%rdg. ±5dgt.
(オートレンジ、確度保証温湿度範囲0 〜 28.C 、90%rh 以下 結露しないこと)
応答時間 15 秒以内( 測定開始時点から表示値が確度仕様内になるまでの時間。アベレージ無しの場合)
電圧測定( 確度保証温湿度範囲 23±5.C 90%rh 以下 結露しないこと)
測定範囲 DC ±50V 〜±1.00kV , AC 50V 〜 750V
周波数 DC/50Hz/60Hz
測定確度 ±5%rdg. ±5dgt. (DC の場合、絶対値1.01kV 以上は確度保証外)
入力抵抗 約10M Ω
応答時間 3 秒以内
温度測定
測定範囲, 確度
測定範囲 測定確度
-10.0℃ 〜 -0.1℃ ±1.5℃
0.0℃ 〜 40.0℃ ±1.0℃
40.1℃ 〜 70.0℃ ±1.5℃
9631-05 温度センサ使用時は0.0 〜 40.0.C でのみ確度を保証
応答時間 約100 秒 温度センサ9631-01,-05 の応答を含む(参考値 温度の変化量に対して90% の値を示すまでの時間)
絶縁診断機能
温度補正 基準温度での絶縁抵抗に換算。被測定物の絶縁材料に合わせて、10 種類の温度補正テーブルの中から選択。基準温度: デフォルト値20.C または40.C、変更可能
PI/DAR 表示 PI: 成極指数 Polarization Index DAR: 誘電吸収比 Dielectric Absorption Ratio 絶縁抵抗測定開始後、規定時間経過時の抵抗値2個から以下の式で計算し表示 計算式:PI=10 分後の抵抗値÷ 1 分後の抵抗値 DAR 1min/15s =1 分後の抵抗値÷ 15 秒後の抵抗値 DAR 1min/30s =1分後の抵抗値÷ 30 秒後の抵抗値
ステップ電圧試験 電圧を一定時間おきに上昇させ各電圧での絶縁抵 抗を測定。電圧上昇パターンは2 種類 STEP 2.5kV : 500V→1kV→1.5kV→2kV→2.5kV STEP 5kV : 1kV→2kV→3kV→4kV→5kV 各電圧での印加時間:30 秒/1/2/5 分から選択
付属機能
データメモリ マニュアル記録 : ホールド表示した測定値100データを記憶 , データ種類 : 標準測定データ / 温度補正データ / ステップ電圧試験データ ロギング記録 : 設定した記録間隔ごとに測定値を記憶、絶縁抵抗測定で有効 、データ数 :10、ロギング回数:1 データあたり最大360 回、記録間隔:15/30 秒/1/2/5 分 データの内容: 日付、時刻、測定間隔、温度、設定電圧、実際の出力電圧×回数、抵抗×回数 付加機能: 書き込みモード、読み出しモード、オールクリア、部分クリア、上書き
通信 インタフェース:USB ver2.0( フルスピード) PC アフリケーションソフト: メモリデータを3455 からPC へ転送、データ表/ グラフ作成、 PC から3455 の設定を変更( 変更可能な設定: 日付時刻、PI 時間、ステップ電圧試験の1 ステップあたりの時間)、レポート機能
その他 温湿度値入力/ タイマ/ 経過時間表示/ 時計/ アベレージ/ データホールド/ 自動放電/ 電圧発生警告表示/ 活線警告表示/LCD バックライト/ オートパワーオフ/ ブザー
一般機能
使用温湿度範囲 0 〜 40.C、90%rh 以下( 結露しないこと) バッテリパックの充電は10 〜 40.C 80%rh 以下
保存温湿度範囲 -10 〜 50.C、90%rh 以下( 結露しないこと)
確度保証期間 確度保証期間 1 年
使用場所 屋内、高度2000m まで
測定方式 直流電圧印加方式( 絶縁抵抗)、平均値整流方式( 電圧)
A/D 変換方式 二重積分方式
表示器 液晶、バックライト付
表示 ディジタル表示 : 最大999 カウント バーグラフ表示 : 絶縁抵抗 のみ, 範囲0 〜 1T Ω
表示更新レート 絶縁抵抗/ 漏れ電流:1 回/ 秒( アベレージ機能使用時0.25 回/ 秒) 出力電圧モニタ :2 回/ 秒 電圧測定 :4 回/ 秒 温度測定 :1 回/ 秒 バーグラフ :2 回/ 秒
電源 単3 形アルカリ乾電池 (LR6)× 69 9459 バッテリパック: DC7.2V( 充 電式、Ni-MH) 9753 AC アダプタ : 定格電源電圧AC100.240V、出力定格DC12V 3.33A
最大定格電力 15VA(AC アダプタ使用時)、6VA( 電池、バッテリパック使用時)
連続使用時間 (参考値) (5kV 発生、+/- 端子間開放、バックライトOFF) 約5 時間( アルカリ電池使用時) 約9 時間(9459 バッテリパック使用時)
最大入力電圧 AC750Vrms、DC1000V
対地間最大定格電圧 600Vrms(CATIV) , 1000Vrms (CATIII)
 絶縁耐力 AC6880V 15 秒間 電気回路と外箱間
AC6880V 15 秒間 電気回路と外箱間 260(W) × 250.6(H) × 119.5(D) mm/ 約2.8kg
適合規格 安全性:EN61010-1:2001 EN61010-031:2002 ( 汚染度2、測定カテゴリIII 1000V, 測定カテゴリIV 600V、予想される過渡過電圧8000V) EMC:EN61326:1997+A1:1998+A2:2001 EN61000-3-2:2000 EN61000-3-3:1995+A1:2001
