Iorリークハイテスタ 3355-04 レンタル

Iorリークハイテスタ 3355-04は、漏洩電流(Io)・有効漏洩電流(Ior)・対地絶縁抵抗値(MΩ)を測定できる絶縁抵抗計です。正確に1mAを測定します。

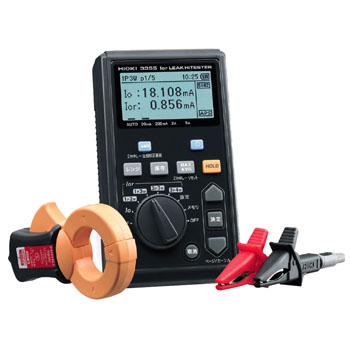

Iorリークハイテスタ 3355-04
機材名称リークハイテスタ
型番3355-04
メーカー日置電機
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称リークハイテスタ
型番3355-04
メーカー日置電機



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

Iorリークハイテスタ 3355-04のレンタル事例

  • 有効漏洩電流(Ior)と対地絶縁抵抗(MΩ)を表示に
  • 集合住宅・ビル・工場などの絶縁管理に

Ior リークハイテスタ 3355-04【日置電機】の概要

電気設備の絶縁管理は、一般的に停電させて絶縁抵抗計(メガー)による絶縁抵抗測定が行われています。
近年、集合住宅・ビル・工場などは停電して電気設備管理をすることが困難になってきています。「電気設備の技術基準とその解釈」では、「使用電圧が低圧の電路であって、絶縁抵抗測定が困難な場合には、漏えい電流を1 mA 以下に保つこと」が規定されています。
 つまり、漏えい電流をクランプで測定(Io)することで停電作業がなくなります。
しかし、コンピュータやインバータ機器の増加により、容量性電流成分が漏えい電流測定に大きく影響を及ぼすようになりました。
この場合、漏えい電流(Io)測定では正しい絶縁管理ができず、Iorの測定が必要となります。

Ior リークハイテスタ 3355-04【日置電機】の特徴

1. 住宅でも工場でも測定できる
 基本周波数のみを使用してIorを演算!
 インバータノイズが含まれる工場の電源ラインも安心して測定できます。
2. 正確に1mA を測定できる
 Ior専用電流センサを使用!容量性成分が大きなラインでも正確に測定できます。
3. 現場向けのコンパクトサイズ
 小さい!軽い!片手で持てる!コンパクト性。
4. 幹線2 次側を測定できる安全性能
 国際安全規格対応
5. 簡単操作
 基本操作がロータリースイッチで分かりやすい。

Ior リークハイテスタ 3355-04【日置電機】の仕様

入力仕様
●測定ライン単相2 線, 単相3 線, 三相3 線 , 三相4 線(50/60Hz)
●チャネル数電圧1ch, 電流1ch
●最大入力電圧[ 電圧] AC 500V, [ 電流] AC 1V, 1.4Vpeak
●対地間最大定格電圧電圧入力:CAT III 600V またはCAT IV 300V (50/60Hz)
電流入力:使用するクランプセンサに準ずる
測定仕様
●測定方式ディジタルサンプリング方式 (128 ポイント/1 周期)
●演算処理400msec/1 データ (200msec 間計測/200msec 間演算)
●測定レンジ( 電流:オート/ マニュアル, 電圧:単レンジ)
項目 項目レンジ ゼロサプレス値
(強制ゼロ表示)
有効測定範囲 最大表示値
漏洩電流 20.000mA 0.080mA未満 0.200mA から 22.000mA 26.000mA
200.00mA 0.80mA未満 2.00mA から 220.00mA 260.00mA
2.0000A 0.0080A未満 0.0200A から 2.2000A 2.6000A
5.0000A 0.0200A未満 0.0500A から 5.5000A 6.5000A
電圧 電圧500V 1.0V未満 1.0V未満90.0V から 490.0V 500.0V
*電流有効測定範囲:1% から 110%, ピーク値はレンジの± 400%, ただし5A レンジは± 12Apeak *電圧有効測定範囲:90V から 490V, ± 700Vpeak *ゼロサプレス:電流レンジの0.4% 未満, 電圧は1V 未満
●測 定 項 目:( 各項目に対して瞬時値/ 最大/ 最小/ 平均値を表示)
[ 漏洩電流実効値:Irms](真の実効値方式)
測定確度± 0.5%rdg. ± 0.2%f.s. +クランプセンサ確度( ± 1.0%rdg.), 50/60Hz
± 5%rdg. ± 0.2%f.s. +クランプセンサ確度( ± 4.0%rdg.), から 1kHz
[ 漏洩電流フィルタ値:Ifilt]
カットオフ周波数150Hz (50Hz 時) / 180Hz (60Hz 時), . 3dB ( 参考値)
[ 漏洩電流基本波値:Io]
測定確度漏洩電流実効値の50/60Hz 測定確度と同じ
[ 有効漏洩電流値:Ior](漏洩電流基本波値と漏洩電流基本波位相角から演算)
測定確度± 0.5%rdg. ± 0.2%f.s. +クランプセンサ確度( ± 1.0%rdg.)
+位相θ確度による誤差

*位相θ確度による誤差:
(9800 使用時)
Io ≦ 200mA  : ± 0.5°以内 = Io 値× 1.0%rdg.
200mA < Io ≦ 2A : ± 0.7°以内 = Io 値× 1.3%rdg.
2A < Io : ± 0.9°以内 = Io 値× 1.6%rdg.

(9801 使用時)
Io ≦ 200mA  : ± 0.3°以内 = Io 値× 0.5%rdg.
200mA < Io ≦ 2A : ± 0.5°以内 = Io 値× 1.0%rdg.
2A < Io : ± 0.7°以内 = Io 値× 1.3%rdg.
確度保証条件漏洩電流基本波値Io > 1%f.s. 以上, 電圧基本波V > 90V 以上,本体と組合わて位相調整されたセンサにて
[ 漏洩電流基本波位相角値:θ ]
基準位相電圧基本波値V の位相角を0°とする
測定範囲± 180°( 遅れ側マイナス)
測定確度有効漏洩電流値測定に記載された「位相θ確度による誤差」と同じ
確度保証条件漏洩電流基本波値Io > 50%f.s. 以上, 電圧基本波V > 90V 以上,本体と組合わて位相調整されたセンサにて
[ 電圧基本波値:V]
測定確度± 2%rdg. (50/60Hz)
*基本波(50/60Hz) 成分の電圧値を測定するため、高調波を含んだひずみ波形では真の実効値演算した電圧値とは値が異なります。
[ 対地絶縁抵抗値:R]
表示範囲0.000M Ω から 9.999M Ω /10.00M Ω
*対地絶縁抵抗値Rは、基本波電圧値Vと有効漏洩電流値Iorから演算した参考値
*対地絶縁抵抗値Rは、絶縁抵抗計で測定した絶縁抵抗値とは測定方式が異なるため相関はありません。
[ 周波数:Hz] ( 電圧のみ)
測定範囲40.0Hz から 70.0Hz
測定確度± 1%rdg. ± 1dgt. ( 電圧90V 以上の正弦波入力において)
●温度係数± 0.1%f.s./℃以内 (23℃± 5℃以外)
●位相角の温度の影響± 0.2° (23℃± 5℃以外)
●同相電圧の影響± 4V 以内 (AC600V, 50/60Hz, 電圧入力端子- ケース間)
●外部磁界の影響± 3mA 以内 (AC400A/m, 50/60Hz の磁界中, 20mA レンジ)
■表示
●表示更新レート約0.5 秒/ 回(USB 通信時を除く)
●表示言語日本語
●表示器FSTN モノクロLCD(128 × 64 ドット)、バックライト・コントラスト調整付
■機能
●データ保存内部メモリに保存, 最大100 個 ( 保存形式:CSVファイル形式)
●時計西暦で年/ 月/ 日 時:分(24 時間制),
実時間精度:± 50ppm ± 1sec (23℃ )
●その他機能結線図表示, 結線チェック(3P3W .200V 時), 位相校正表示,オートパワーセーブ, クランプセンサ情報表示, 表示ホールド, 電源表示,電池残量表示, オーバーレンジ表示, 電流ピークオーバー表示, ビープ音,セルフチェック
■外部インタフェース:
インターフェースUSB Ver.2.0( フルスピード), (PC接続時、リムーバルディスクと認識)
対応OS:Windows 2000/ XP/ Vista
■一般仕様:
●使用場所屋内, 高度2000m まで
●使用温湿度範囲0℃ から 40℃ , 90%rh 以下( 結露しないこと)
●保存温湿度範囲-10℃ から 50℃ , 90%rh 以下( 結露しないこと)
●電源単3形アルカリ乾電池(LR6)×4, 9786ACアダプタ(AC100V から 240V, 50/60Hz)
●最大定格電力1VA
●連続使用時間約20 時間( 電池, 連続測定, バックライトOFF)
●外形寸法・質量約90W ×159H ×45D mm, 440g ( 電池含む)
●適合規格EN61010 汚染度2 , 測定カテゴリIII ( 予想される過渡過電圧6000V)

<クランプオンリークセンサ9800 9801の仕様>

クランプオンリークセンサ 9800 9801
外観
測定可能導体径 φ30mm φ40mm
定格一次電流 定格一次電流AC 10A
出力電圧 AC 100mV/A
振幅確度(45Hz から 66Hz) ±1.0%rdg.±0.005%f.s.
位相確度(50Hz/60Hz) ±3°以内
残留電流 1mA (10A往復電線時) 5mA (100A往復電線時)
周波数特性(確度の偏差) 40Hz から 5kHzで±3%以内
対地間最大定格電圧 300Vrms ( 絶縁導体)
最大入力電流 10A連続 10A連続30A連続
寸法・質量 60W×113H×24Dmm, 170g 74W×182H×35Dmm, 340g
備考 コード長 3m、CAT III 300V、電力測定には使用できません
絶縁抵抗値と対地絶縁抵抗値について
*対地絶縁抵抗値は、絶縁抵抗計で測定した絶縁抵抗値とは測定方式が異なるため相関はありません。
絶縁抵抗計 被測定物に対して直流電圧(DC)を印加し、漏洩電流として検出された電流値と印加電圧値から直流絶縁抵抗値(DC MΩ)を求めます。
有効漏洩
電流計(Ior)
活線状態で被測定ラインから基本波(50/60Hz)成分の漏洩電流と基本波電圧を検出し、有効漏洩電流Ior(絶縁劣化による漏洩電流成分)を求め、基本波電圧値と有効漏洩電流値から対地絶縁抵抗値(AC M Ω )を求めます。
