電磁誘導の鉄筋探査システム フェロスキャン PS250 レンタル

電磁誘導の鉄筋探査システム フェロスキャン PS250は、電磁誘導法によるコンクリート内部の鉄筋位置探査や、かぶり厚さを確認できる鉄筋探査機です。クイックスキャンモードはスキャナ単体で鉄筋位置とかぶり厚さを表示、イージースキャンモードは平面の配筋状態をモニターに表示します。

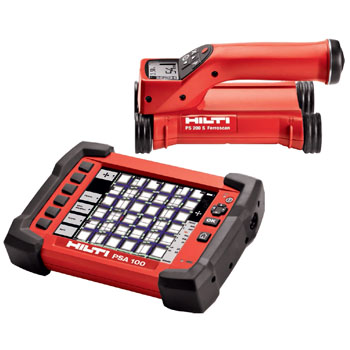

電磁誘導の鉄筋探査システム フェロスキャン PS250
機材名称フェロスキャン
型番PS250
メーカーヒルティ
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称フェロスキャン
型番PS250
メーカーヒルティ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

○非破壊で鉄筋位置やかぶり厚さを確認、鉄筋径の推定をします。スキャナーとモニターの間は赤外線でデータを転送。スキャナーではその場で鉄筋位置とかぶり厚さの確認を、モニターでは配筋状況を平面画像表示します。

電磁誘導の鉄筋探査システム フェロスキャン PS250のレンタル事例

  • コンクリート中の鉄筋かぶり厚さを確認に。
  • 施工管理におけるかぶり厚さの確認に。
  • コンクリート中の鉄筋、配筋状況を確認に。
  • 構造安全性確認や補修計画の立案に必要な鉄筋の配筋状況確認に。
  • コンクリートへの穴あけ施工時に鉄筋干渉に。
  • コア抜き、アンカー施工の為の鉄筋位置把握に。

電磁誘導の鉄筋探査システム フェロスキャン PS250【ヒルティ】の特徴

・ 電磁誘導方式による鉄筋探査システムです。
・国土交通省「非破壊試験によるコンクリート構造物中の配筋状態及びかぶり測定要領(案)」適合機種です。
.( 社)日本非破壊検査協会「NDIS 3430:2011」適合機種です。
・日本語表記対応でPCソフトウェアで日本語ヘルプ・ファイルを確認できます。
・付属のPCソフトウェア上では縦横の鉄筋径を個別指定して解析ができます。

電磁誘導の鉄筋探査システム フェロスキャン PS250【ヒルティ】のスキャン方法

1.イメージスキャン
<特徴>
・広範囲の平面探査(600×600mm)
・配筋状態を平面画像表示
・かぶり厚さの測定と鉄筋径の推定
<主な用途>
・建築物の構造確認に(鉄筋位置・本数・かぶり厚さの確認機能で)

2.クイックスキャン
<特徴>
・長い距離をスキャナー単体で探査
・鉄筋位置・かぶり厚さはスキャナー画面上に表示されその場で確認可能
・クイックスキャン記録モードは探査データを最長30mまで記録
<主な用途>
・穿孔前の鉄筋確認に(鉄筋位置・かぶり厚さの確認機能で)

3.ブロックスキャン
<特徴>
・さらに広範囲の平面探査(1800×1800mm、イメージスキャン9枚分)
・配筋状態を平面画像表示
・かぶり厚さの測定と鉄筋径の推定
<主な用途>
・橋梁上部工探査に(かぶり厚さの広範囲一括探査機能で)

電磁誘導の鉄筋探査システム フェロスキャン PS250【ヒルティ】の利点

・鉄筋の位置とかぶり厚さはスキャナー単体での探査で素早く把握できます。
・鉄筋の位置・本数・かぶり厚さ・径の推計などはモニター上での解析で詳しく把握できます。
・PCソフトウェアを用いると探査面内の鉄筋のかぶり厚さの平均値や標準値差が算出でき、配筋状況の画像とかぶり厚を併記したレポートを出力する事もできます。
・コンクリートの含水率補正は不要な為、客観的な探査結果が得られます。
・探査面の配筋状況を画像で確認できる為推定による補足は不要です。(※)
・斜め補強筋など斜め方向の鉄筋も確認できます。(※)
(※)探査可能深さ範囲内にある鉄筋の探査に限ります。

電磁誘導の鉄筋探査システム フェロスキャン PS250【ヒルティ】の仕様

型式PSA 100 モニターPS 200 スキャナー
探査深さ鉄筋径とスキャンモードによる
鉄筋位置精度※かぶり厚さ50mm未満:±5mm以内
かぶり厚さ50mm以上:かぶり厚さの10%未満
かぶり厚さ精度※深さ40mm未満:±2mm以内
深さ40mm以上:±5%以内
電池使用時間標準2時間標準8時間
使用温度範囲−15℃〜+50℃−10℃〜+50
本体寸法292×208×65mm260×132×312mm
重量2.3kg
(バッテリーパックを含む)
1.4kg
(バッテリーパックを含む)

電磁誘導の鉄筋探査システム フェロスキャン PS250の取説
