埋設物探査システム X-Scan PS 1000 レンタル

埋設物探査システム X-Scan PS 1000は、平面図で埋設物の位置を、断面図でかぶり厚さや複数層をスキャン後即座に同一画面で確認できる鉄筋探査機です。埋設物の位置とかぶり厚さは、スキャナー単体での探査で素早く把握できます。

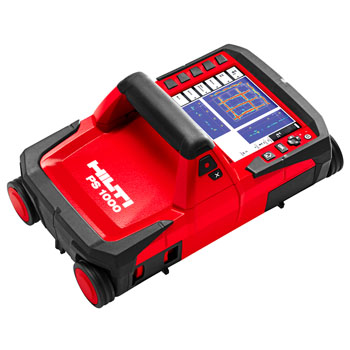

埋設物探査システム X-Scan PS 1000
機材名称埋設物探査システム
型番X-Scan PS 1000
メーカーヒルティ
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称埋設物探査システム
型番X-Scan PS 1000
メーカーヒルティ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ


【NETIS登録 No.CB-110039-VE】
○非破壊で鉄筋・PC鋼線・塩ビ管・ケーブルなどを探査。
○電磁波レーダによる埋設物探査システム。

埋設物探査システム X-Scan PS 1000のレンタル事例

  • 鉄筋位置確認
  • PCケーブルの位置確認
  • 空洞の確認
  • 塩ビ管、CD管、ケーブルの探査
  • かぶり厚さ測定
  • 複数層の埋設物探査
  • 壁厚やスラブ厚の推定

埋設物探査システム X-Scan PS 1000【ヒルティ】の特徴

・電磁波レーダ方式による埋設物探査システムです。
・本体性能・点検方法共に、(社)日本非破壊検査協会規格「NDIS 3429:2011」適合機種です。
・表示画面はフルカラーで日本語表記対応。スキャナー、モニター、PCソフトウェアで日本語のヘルプファイルを確認できます。
・モニターとPCソフトウェアでは3次元回転できる3D画像で結果を確認できます。

【イメージスキャン】
<特徴>
.広範囲の探査(1200×1200mmまで)
.埋設物の位置状況を平面図と3D画像で表示
(3D画像はモニターとパソコン上で表示)
.かぶり厚さは断面図で簡単に測定
.2層目の埋設物も探査可能
<主な用途>
.建築物の構造確認に
.コア抜き時の安全位置特定に

【クイックスキャン探査】
<特徴>
.スキャナー単体でその場で探査完了
.埋設物位置・かぶり厚さはスキャナー
 画面上に表示されその場で確認可能
.埋設物の配列を平面図で確認可能
<主な用途>
.穿孔前の埋設物位置
.かぶり厚さ確認に

【クイックスキャン記録】
.クイックスキャンデータを最長30mまで記録 .埋設物の位置状況を平面図と3D画像で表示(3D画像はモニターとパソコン 上で表示)
<主な用途>
.穿孔前の埋設物位置
.かぶり厚さ確認に

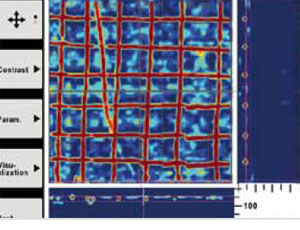

平面図はイメージスキャン箇所の埋設物位置を表示。任意に選んだX軸とY軸の断面図でかぶり厚さを素早く確認。

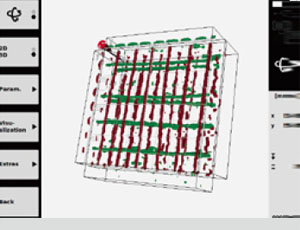

3次元回転可能な3D表示で、複数層の埋設物や奥行きを素早く確認。(モニターとパソコン上で表示)

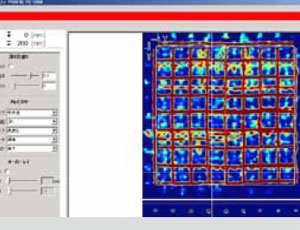

パソコン上で分析後、即座にレポート化。表示画像は、他の文書に貼り付け可能。

埋設物探査システム X-Scan PS 1000【ヒルティ】の利点

・平面図で埋設物の位置を、断面図でかぶり厚さや複数層をスキャン後即座に同一画面で確認できます。
・モニターやPCソフトウェアを使用して3D表示でき、探査部の奥行きを簡単に把握できます。
・生データを独自の技術で加工し表示。解析には熟練と専門知識が不要です。(生データ表示も可能です)
・埋設物の位置とかぶり厚さは、スキャナー単体での探査で素早く把握できます。
・かぶり厚さが既知の埋設物があれば、比誘電率の設定が簡単に行えるガイド付きです。
・斜め方向の埋設物も探査できます。

埋設物探査システム X-Scan PS 1000【ヒルティ】の用途

・コンクリート中の埋設物のかぶり厚さを確認できます。施工管理におけるかぶり厚さの確認に。
・コンクリート壁厚やスラブ厚さを確認できます。施工管理や設計監理における確認作業に。
・コンクリート中の鉄筋配列や埋設配管状況 などの把握ができます。構造安全確認や補修計画の立案に必要な配置確認に。
・コンクリートへの穴あけ施工時の埋設物干渉を避けられます。コア抜き、アンカー施工のための埋設物位置把握に。

埋設物探査システム X-Scan PS 1000【ヒルティ】の仕様

型番X-Scan PS 1000
探査深さ最大300mm
鉄筋位置探査精度±5mm
かぶり厚探査精度±5mm (かぶり厚50〜200mm)
鉄筋間隔(ピッチ)の識別能力
(走査方向の分解能)
かぶり厚さが75 mm未満の場合:75 mm以下の鉄筋間隔を測定可能
かぶり厚さが75 mm以上の場合:かぶり厚さの距離以下の鉄筋間隔を測定可能
耐候性IP54
使用温度範囲−10℃ 〜 +50℃
電池使用時間(Li−lon)スキャナー 4h / モニター 2h
外形寸法 / 重量 スキャナー318×190 × 143 mm / 2.5kg
外形寸法 / 重量 モニター292 × 208 × 65 mm / 2.3kg

埋設物探査システム X-Scan PS 1000のカタログ
埋設物探査システム X-Scan PS 1000の取説
