電磁波レーダー機器 ストラクチャスキャン SIR-EZ レンタル

電磁波レーダー機器 ストラクチャスキャン SIR-EZは、コンクリート構造物内の密集した鉄筋・配管・空洞・PC鋼材等を業界最高の周波数(2600MHz)で限界の精度で解析、位置と深さを正確に断面・平面表示(擬似X線表示)をスピーディに画面表示する鉄筋探査機です。取得したデータはパソコンで利用可能です。

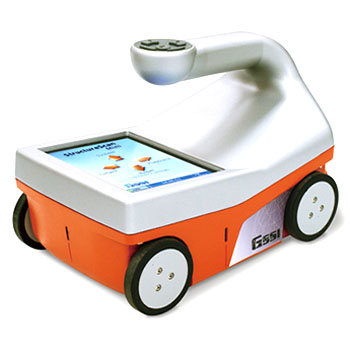

電磁波レーダー機器 ストラクチャスキャン SIR-EZ
機材名称電磁波レーダー機器 ストラクチャスキャン
型番SIR-EZ
メーカー¨GSSI
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称電磁波レーダー機器 ストラクチャスキャン
型番SIR-EZ
メーカー¨GSSI



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ


【NETIS登録 No.KT-120010-VE】
○コンクリート内部探査の常識をくつがえす、「高性能 × コンパクト」レーダシステム。
○測定深度 500mm仕様。

電磁波レーダー機器 ストラクチャスキャン SIR-EZのレンタル事例

  • 鉄筋、塩ビ管、空洞等のの位置と深さに

電磁波レーダー機器 ストラクチャスキャン SIR-EZ【GSSI】の概要

・「SIR-EZ」は鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さを正確に探査可能な一体型レーダ方式の内部探査機器です。
・小型・軽量になってもGSSI社最大の特長である多重反射波抑制(偽像)や水平分解能(ピッチ)は、妥協のない高性能を達成しています。
・操作・判定もとても簡単で、どなたでもプロの探査結果が得られます。また先進の防塵・防滴構造(IP64規格※)のキャビネットを新採用し、粉塵や雨天等の環境の悪い現場での使用に耐え得る安心構造です。 高性能 × コンパクトな「SIR-EZ」が、快適・正確な内部探査を実現します。

電磁波レーダー機器 ストラクチャスキャン SIR-EZ【GSSI】の特徴

・コンパクト一体型の送受信ユニットの新規開発
コンパクトでノイズの影響の少ないワンボックス型のキャビネット送受信ユニットを新規開発。優れたシールド効果で送受信回路からのインターフェアレンス(妨害波)をシャットアウト。
・高性能アンテナフィルタ回路の新規設計
アンテナ特性に起因する独自ノウハウ「抵抗体の設計」を保有し、世界で初めて地中レーダを実用化したGSSI社。地中レーダ世界シェアNo.1の実績をもとに、多重反射波(偽像)の少ない高性能アンテナフィルタ回路を設計。
・山形波形を●表示に自動変換する処理機能を標準装備
ストラクチャスキャンSIR-3000のオプションソフト「RADAN」に採用され、実績のある山形波形自動認識変換機能(鉄筋を●表示)を標準装備。初めて探査される方でも簡単に正確な判定が可能。
・密集配筋や配管も探査可能
高周波 1600MHzパルスを採用し、探査距離1cm当たり4scan(測定)の高密度探査が可能。 例 : 配筋深度10cmの場合、水平分解能(ピッチ)2.5cm程度でも判定可能。 ・先進の防塵・防滴キャビネットを採用(IP64規格※)
過酷な使用に耐え得るキャビネットを新たに開発。粉塵や雨天等の環境の悪い現場でも安心して使用可能。
・屋内外でも鮮明
画面の照度を設定出来る4段階のブライトコントロールを装備(OFF、25%、50%、75%、100%)
・バージョンUPも容易に
SDカードホルダーを利用したバージョンUP機能を搭載している為、簡単に最新バージョンにUPグレードが可能
・探査線が更に正確に
4輪が連動して駆動する為、探査時の車輪スリップ、空回り等が減少し正確な位置が判定可能
更に探査中の結果を後進(バック)することで直線に連動したマーカーが表示される為、正確に鉄筋等の位置をマーキング可能
・探査位置がより明確に
常にレーザー光による電波反射位置が表示される為、探査目標の位置が正確に把握可能

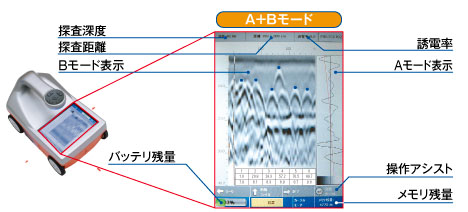

電磁波レーダー機器 ストラクチャスキャン SIR-EZ【GSSI】の画面表示例と説明

電磁波レーダー機器 ストラクチャスキャン SIR-EZ【GSSI】の仕様

商品名ストラクチャスキャン
型式SIR-EZ
NETISNo.KT-120010-VE
測定方式レーダ方式
測定対象物鉄筋、塩ビ管、空洞等
測定深度5〜500mm
カーソル精度(垂直)1.0mm以下 (水平)2.5mm以下
ピッチカブリ:ピッチ=1:0.23(但し、深度100mmでの評価値)
測定距離
(一回の走査)
装置内部メモリは約2km、外部メモリは容量により決定
制御機能画面反転、オートターゲット機能、表示色変更、自動誘電率変換、スクロール機能、ターゲットポイント指定(8ポイント)
最大走査速度約40cm/s 速度アラーム付き
画面表示色白黒3種類、カラー2種類
電源バッテリ動作
連続使用時間バッテリで約3時間
外部接続PC(専用ソフト必要)
メモリカードSDメモリカード・USB外部出力(パソコン直接接続)
寸法約154(W)×175(H)×232(L)mm 最大高さ
重量約1.5kg
PC編集ソフトウェアレポートエディタ(報告書作成支援ソフト・オプション)
備考アンテナ・制御PC一体型(ディスプレイも一体化)

電磁波レーダー機器 ストラクチャスキャン SIR-EZのカタログ
電磁波レーダー機器 ストラクチャスキャン SIR-EZの取説


           今すぐ機材が使いたい! 今すぐ価格が知りたい!
           自動見積ボタン..


お客様の声

・アンカー打設のための鉄筋探査

手で操作でき、液晶も明るく、測定し易かったです。
