ノイズハイロガー 3145 レンタル

ノイズハイロガー 3145は、周波数帯域別の電流ノイズレベルをスペクトラム表示&ロギングするノイズ入ロガーです。電流クランプセンサで手軽に計測、単発ノイズ、サージノイズも捕捉。測定データは内部メモリ&PCカードに保存、長期測定可能です。

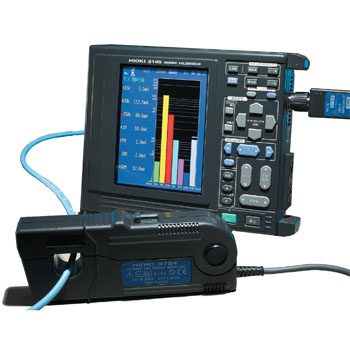

ノイズハイロガー 3145
機材名称ノイズハイロガー
型番3145
メーカー日置電機
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称ノイズハイロガー
型番3145
メーカー日置電機



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

ノイズハイロガー 3145のレンタル事例

  • ノイズ障害の原因調査や対策に
  • 活線状態での電源線、通信線、アース線のノイズ測定に
  • 雷サージ、開閉サージ、静電気放電ノイズの測定に

<ノイズハイロガー 3145【日置電機】の概要>

クランプオンノイズセンサ9754 を各種通信線・電源線・アース線などにクランプすることで、非接触でノイズを検出します。プローブ接触による通信障害,電源ラインにおける感電事故や短絡事故の心配がなく、運用状態のままでノイズ測定が可能です。また雷サージなどいつ発生するかわからないサージもとり逃すことなく検出することができます。
3145-e

<ノイズハイロガー 3145【日置電機】の特徴>

・クランプ式ノイズセンサ(非接触)
 非接触、アースフリーでノイズが検出できます。非接触だからプロービングによる通信障害や感電・短絡事故の心配がなく、活線状態で簡単に安心して使用できます。
3145-a
3145を使用すれば、9754をクランプするだけで、通信線、電源線のノイズを測定できます。

・端末ノイズを確実に捉えます。

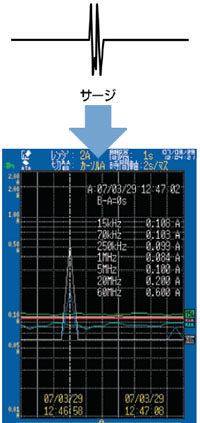

ピークホールド機能により雷サージや開閉サージ、静電気放電ノイズなどの単発ノイズも取り逃がしません。3145-b

・伝導性ノイズの測定に最適な測定周波数帯域
 [広い測定周波数帯域 10kHz から 100MHz]
 3145では10 kHz から 100 MHz のノイズを同時に測定しているので、広範囲のノイズを一度に確認できます。
3145-c

 7つの周波数帯に分離して、各周波数帯域の電流レベルを測定します。
3145-d

・警報機能
 ノイズレベルが設定したしきい値を超えると警報音や電子メールでお知らせいたします。
・遠隔操作(HTTP サーバによる遠隔測定)
 本体にLAN 接続端子を装備。IE 等のインターネットブラウザで本器の設定、データ取得、画面監視ができます。
・PC アプリが付属
 ノイズハイロガーでロギング記録したデータをパソコンで解析することができます。

<ノイズハイロガー 3145【日置電機】の仕様>

モニタ機能各周波数レンジのPeak to Peak 値をリアルタイムでレベルメータ表示
ロギング機能設定した記録間隔ごとに、各周波数レンジのPeak to Peak 値の最大値を本体内部のストレージメモリへ記録、時系列グラフの表示
記録間隔1/2/5/10/20/30/60s
サンプリング時間100ms
外部記憶フラッシュATA カード(HIOKI 純正品) 用PC カードスロット
記録時間ストレージメモリ( 32M byte)への記録時間(下表)
記録間隔1s2s5s10s20s30s1min
記録時間16日1ヶ月2.5ヶ月5ヶ月10ヶ月15ヶ月2.5年
警報機能ビープ音、画面の点滅、トリガ出力、E- メール通知
インタフェースLAN HTTP サーバによる画面表示、遠隔操作 FTP サーバによる内部メモリ、PC カード内のデータ取得 E- メールによる警報時のメール送信
RS-232C PPP 接続による通信(機能はLAN 接続時と同じ)
PC アプリケーションデータの読み込み、ロギングデータの表示、時間軸の 拡大・縮小、、テキスト変換、グラフ印刷
使用温湿度範囲0°C から 40°C、80%rh ( 結露しないこと)
外形寸法・質量約203(H) × 170(W) × 52(D)mm・1.2kg
適合規格安全性 EN61010-1:2001
汚染度2、測定カテゴリI( 予想される過渡過電圧330V
EMC EN61326:1997+A1:1998+A2:2001+A3:2003, クラスB
EN61000-3-2:2000+A2:2005
EN61000-3-3:1995+A1:2001+A2:2005
付属品9418-15 AC アダプタ(SA145A-1240V-6)、携帯用ケース、携帯用ストラップ、PC アプリケーションソフト、詳細取扱説明書、クイックスタートマニュアル、フェライトコア3 個

<ノイズハイロガー 3145【日置電機】の入力部仕様>

入力 BNC 入力端子、最大入力電圧(端子間)5Vpeak
周波数帯域 5kHz から 100MHz(-3dB 帯域)
測定レンジ/ 測定範囲
測定対象 測定レンジ 測定範囲
電流
( 9754 使用時:電流レンジはクランプオンノイズセンサ9754 専用レンジ)
200mA 2mAP-P から 280mAP-P
2A 20mAP-P から 2.8AP-P
20A 200mAP-P から 28AP-P
電圧 10mV 0.2mVP-P から 14mVP-P
100mV 2mVP-P から 140mVP-P
1V 20mVP-P から 1.4VP-P
電圧レンジ入力抵抗 50 Ω± 5%(1MHz)
測定方法 BPF にて7 帯域の周波数レンジを構成、各周波数レンジの  ピーク値を測定
周波数帯域 BPF 構成 fo = 15kHz,70kHz,250kHz,1MHz,5MHz,20MHz,60MHz
ピーク値の検出方法 ピーク検波( 周波数レンジfo = 5kHz,70kHz,250kHz,1MHz)
レベルコンパレータによる検出( 周波数レンジfo = 5MHz,20MHz,60MHz)

<ノイズハイロガー 3145【日置電機】の9754基本仕様>

定格電流10A(最大ピーク値15A)
周波数帯域1kHz から 100MHz(-3 dB)
測定可能導体径φ 20 mm
対地間最大定格電圧CAT II 600V、 CAT III 300V
オプション27W × 55H × 19W mm・450g、コード長2m
