テクノテスター AT-30DII レンタル

テクノテスター AT-30DIIは、現場におけるあと施工アンカーの引張試験に対応する試験機です。デジタルで荷重と変位を測定できます。最大荷重は300kN、最大変位量は15mmです。

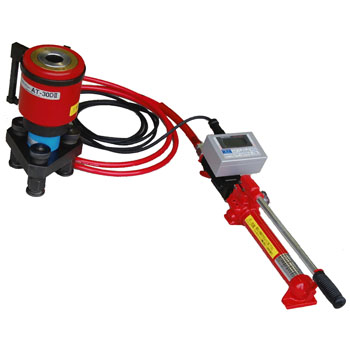

テクノテスター AT-30DII
機材名称テクノテスター
型番AT-30DII
メーカーサンコーテクノ
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表引張測定Q&A
機材名称テクノテスター
型番AT-30DII
メーカーサンコーテクノ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表引張測定Q&A
メールでのお問合せ


【NETIS登録 No.KT-170007-A】
最大荷重 300kN 異形鉄筋 D32 まで対応!
多機能アンカーボルト引張荷重確認試験

テクノテスター AT-30DIIのレンタル事例

  • 施工した外装タイルの引張荷重(付着強度)の確認試験。
  • 外壁仕上げ材の劣化調査・補修調査・施工の確認試験。
  • 屋上防水層下地の引張荷重(付着強度)の確認試験。
  • 耐震補強用炭素繊維シートなどの引張荷重(付着強度)の確認試験。
  • 現場での補修用アンカーピン・各種ねじ・釘などの引張強度の確認試験
  • 建築物、建造物の施工管理に。

テクノテスター AT-30DII【サンコーテクノ】の特徴

【大きな液晶画面に新機能を追加して使いやすさが向上(測定部)】
◎内部メモリー機能でデータ蓄積が可能
  • 現場でパソコンに接続しなくても、測定部にデータを蓄積できます。>
  • グラフ試験モード:99件(F01からF99)
  • 荷重-変位/荷重試験モード:9,999件(P0001からP9999)
◎多彩な測定画面表示
  • グラフ試験モード/試験現場の立会者へ即時に簡易的な荷重-変位曲線を提示可能
  • 荷重-変位試験モード
  • 荷重試験モード
  • 現在時刻表示
◎バックライト機能
  • トンネル内部や地下の暗い現場でもバックライト機能により、肉眼で数字がくっきり見えます。デジカメの記録用撮影も安心です。

<<選択幅の広がった選べるデータの出力方法>>
(1)内部メモリーに保存・蓄積したデータを「テクノテスターReport」をインストールしたパソコンに出力可。試験が終わってからでも、報告書が作成できます。
at-10d2-b
※画像はテクノテスター AT-10DIIの例です。
(2)従来通り、現場で測定データの出力ももちろん可能。
・試験結果を専用プリンターでその場でプリントアウト。第三者が立ち会う試験の強力アイテム。(別売品)
・専用グラフ表示ソフトをインストールしたパソコンを接続。現場で変位-荷重曲線を確認しながら引張試験が行えます。さらにグラフデータはパソコンに保存可能。
at-10d2-a
※画像はテクノテスター AT-10DIIの例です。

テクノテスター AT-30DII【サンコーテクノ】の仕様

名称 テクノテスター(アンカーボルト引張荷重確認試験機)
型式 AT-30DII
最大荷重 300kN
最大変位量 15mm
対象アンカー M16(W5/8)〜M24(W1)
異形鉄筋 D16からD32(別売D筋チャック使用時)
傾斜補正範囲 ±5度
荷重精度 非直線性:±1.5%F.S.±1% digit
変位精度 非直線性:±1.5%F.S.±1% digit
質量 本体 約20.0kg
測定部 約1.0kg
油圧ポンプ部 約3.9kg
測定部 測定範囲 荷重:0から300kN 変位:0から15mm
最小表示値 荷重:0.1kN 変位:0.05mm
保護構造 防まつ型(IP54相当)
表示部 ドットマトリックス 128×64ドット
バックライト付き
データ蓄積 グラフデータ:99データ
ポイントデータ:9999データ (試験日時・最大荷重値・最大荷重時の変移値)
外部出力 RS-232C
電源 単三乾電池×4本
連続使用時間 アルカリ乾電池使用時:約30時間(バックライト無点灯時)
その他 最大値ホールド、設定値によるブザー音、オートパワーオフ
機構部 負荷方式 油圧式(油圧シリンダ+手動式油圧ポンプ)
シリンダーストローク 20mm
作動油 ISO VG32
荷重センサー 歪ゲージ式ロードセル 定格300kN
センターシャフト 変位センサー M36×T3(先端部 M24×T2おねじ) ポテンショメータ式
変位センサ定格 15mm
付属品 油ポンプ(測定部取付ステー付き)、油圧ホース(3m)、 接続ケーブル(3m)、変位計、変位計ダミーフラグ、 変位計取付ステー、センターシャフト、調整ナット、 ワッシャープレート、 カップリング:M16からM24、W5/8からW1の8種類、 テクノテスターReport、テクノテスターGraph(CD)、 テクノテスターPCケーブル(パソコン接続用ケーブル)、 モーターレンチ、作動油(補充用0.5L
ソフトウェア テクノテスター報告書作成支援ソフト テクノスターReport テクノテスターReportは、データ蓄積機能を持ったテクノテスターの測定データをパソコンに取り込み、Microsoft Excelワークシートとして保存し、報告書の作成をするためのソフトウェアです。
テクノテスター計測支援ソフト テクノテスターGraph テクノテスターGraphは、テクノテスターでの試験結果のグラフ化をサポートするソフトウェアです。
動作環境 OS:Windows XP(SP2以上) アプリケーション:Microsort Excel 2000から2003のいずれかがインストールされている必要があります。 ※グラフ試験モードと荷重・変位モードがテクノテスターReportとテクノテスタGraphの両方に対応しています。 ※パソコンの接続には、付属のテクノテスターPCケーブル/RS-232C(D-SUB9ピン)をご使用ください。 パソコン側にRS-232C(D-SUB9ピン)接続ポートがついていない場合は、別途USBシリアル変換ケーブル(市販品)をご購入いただき、USBポートへ接続してください。 ※テクノスターReportおよびテクノテスターGraphは付属のアプリケーションCDに収録されています。詳しい使用方法につきましては同CD収録の取り扱い説明書およびヘルプをご覧ぐださい。

テクノテスター AT-30DIIのカタログ
テクノテスター AT-30DIIの取説
