杭ナビ LN-100 レンタル

杭ナビ LN-100は、1人で誰でも簡単に素早く杭打ちができる杭ナビです。電源を入れるだけで自動整準を行い、機械設置が簡単で現場状況に合わせ任意点に本機を設置する4種類の方法が選択できます。コントローラーはandroid端末で行えます。

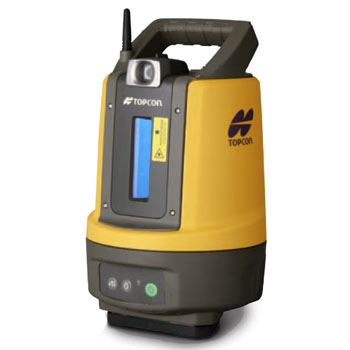

杭ナビ LN-100
機材名称杭ナビ
型番LN-100
メーカートプコンテクノハウス
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称杭ナビ
型番LN-100
メーカートプコンテクノハウス



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

1人で誰でも簡単に素早く杭打ちができる!

杭ナビ LN-100のレンタル事例

  • 土木工事、建設工事、敷地調査、墨出しなどの杭打ちに

杭ナビ LN-100【トプコンテクノハウス】の特徴

  • ・電源を入れるだけで自動整準
    電源を入れるだけで本機が自動整準を行います。面倒なネジ式の整準作業は不要です。
  • ・コントローラは Android 端末
    Android 端末をコントローラとして採用。
    ソフトウェア“TopLayout”はGoogle Playらダウンロードできます。座標データのやり取りにはPC からのダウンロードに加え、メールやクラウドも活用できます。現場と事務所がシームレスに接続されます。
  • ・機械設置が簡単
    現場状況に合わせ任意点に本機を設置する4種類の方法が選択できます。盛り替え作業を簡単にする事で作業効率が向上します。既知点設置にはレーザー求心により対応可能です。
  • ・高低差のある土木現場でも活躍
    直径200m、高低差± 10m が作業エリア。
    土木の杭打ち作業に十分なエリアを確保しています。
  • ・明るく見やすいガイドライト
    測設ラインまでの概略誘導をガイドライトが指示。赤色と緑色の点灯の誘導で簡単に測設ライン上に立つ事ができます。
  • ・超高速レスポンスの測設ガイドで精密位置もスパッと決まる
    20 回/ 秒の高速更新レート。ストレスのない誘導を可能にしました。
  • ・両手が使える杭打ちスタイル
    Android 端末用のホルダを活用すると杭打ち時に両手が使え作業性が大きく向上します。
  • ・杭打ち専用のアルゴリズムを採用
    杭設置・鋲設置・検測という杭打ち作業の一連の流れに最適なアルゴリズムを採用。
    プリズムをロストしても自動で再ロック、本体のステータスを気にすることなく必要な時に座標データが得られます。杭打ち効率の良い作業が可能となりました。

杭ナビ LN-100【トプコンテクノハウス】の仕様

製品名 LN-100
使用範囲 使用範囲距離 0.9 〜 100m*1 高度角 ±25°(0.9 〜 22m) 高低差 ±10m(22 〜 100m) 水平角 360°
座標精度*2 H : 1.5mm@ 50m V : 3.0mm@50m
測距測角精度 測距精度 ±3mm / 測角精度 5”
自動整準範囲 ±3°
傾斜補正部 方式 液体式 2軸傾斜センサー 補正範囲 ±6'
自動追尾部 自動追尾可能距離 0.9 〜 100m*2 駆動範囲 360°(水平方向) ±25°(鉛直方向) 最高回転速度 60°/秒(10rpm)
ガイドライト 光源 発光ダイオード(LED)(赤 626nm /緑 524nm) 視認可能範囲 水平 8°以上 (全幅:7m、距離 50m にて)
レーザー求心部 光源 レーザーダイオード(クラス2) 波長 635nm
通信部 W-LAN 802.11 n/b/g 対応 通信可能範囲 100m *3
電源部 標準バッテリー BDC70 リチウムイオン電池 連続使用時間(20 ℃) 約5時間
寸法 185(W) × 196(D) × 295(H)mm
質量 約 4Kg(バッテリーを含む)
使用温度範囲 使用温度範囲 -20 〜 +50℃(結露しない事) 保存温度範囲 -30 〜 +60 ℃ (結露しない事)
耐環境性 耐環境性防塵・防水性 IP65
*1 ATP2/ATP2S 使用時 測定気象条件:雨天/ 濃霧/ 強い陽炎の発生等、悪天候を除く *2 ATP2/ATP2S 使用時 測定環境条件:雨天/ 濃霧/ 強い陽炎/ 強風等悪天候を除く *3 通信距離/ 速度には使用環境や使用されるアンドロイドの端末に依存します。 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。

杭ナビ LN-100のカタログ
杭ナビ LN-100の取説
