電子野帳搭載ノンプリズムトータルステーション FX-103 レンタル

電子野帳搭載ノンプリズムトータルステーション FX-103は、基準点測量から工事測量までマルチに活躍する電子野帳プログラムです。測定対象に関わらず、精密測定0.9 秒毎という高速測距です。WindowsR CE搭載のトータルステーションとしては最長クラスの20 時間という連続使用が可能です。

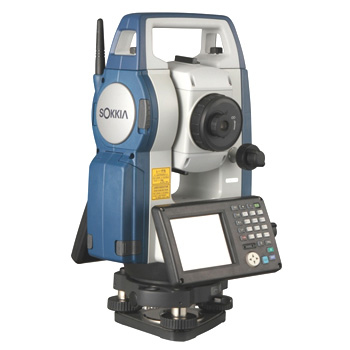

電子野帳搭載ノンプリズムトータルステーション FX-103
機材名称電子野帳搭載ノンプリズムトータルステーション
型番FX-103
メーカーソキア
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称電子野帳搭載ノンプリズムトータルステーション
型番FX-103
メーカーソキア



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

電子野帳搭載ノンプリズムトータルステーション FX-103のレンタル事例

  • 土木建築現場、建設工事現場の測量に
  • 建設工事等に係る測量やトンネル、ダム、橋梁、地滑り等地盤の管理に
  • 高速道路や鉄道の建設の変位測定などあらゆる測量の現場に
  • 工事計画、施工や、面積、地図作成など距離と角度を測るときに

電子野帳搭載ノンプリズムトータルステーション FX-103【ソキア】の特徴

  • (1) WindowsR CE 6.0 を搭載し電子野帳プログラムをインストール
  • オペレーティングシステムにWindowsR CE を採用し、電子野帳プログラム「SDR8 サーベイ」をインストール。
  • (2) SDR8 サーベイ
  • 基準点測量から工事測量までマルチに活躍する電子野帳プログラムです。(観測(放射・対回)、杭打ち、後方交会、対辺測定、多角計算、面積計算、ST 計算、交点計算(9 種類))
  • (3) 素早くパワフルな 新 RED-tech EDM
  • ○0.9 秒毎の超高速測距・・・測定対象に関わらず精密測定0.9 秒毎という高速測距です。
  • ○最短30cm から500m まで超小口径のピンポイント・・・ノンプリズム測距標準でノンプリズム業界最短の30cm から500m まで測定可能です。測距光は超小口径スポットの可視光レーザーで、レーザーポインターも測距光と同じ光源・光軸です。
  • * 超小口径スポット測距は、壁の角や入射角が浅くなる路上のマンホール、送電線などを高い精度で直接測定できるうえ、格子状や網状のフェンス越しの測定にも圧倒的に有利です。
  • (4) LongRangeデータコミュニケーション
  • Bluetooth Rクラス1無線を搭載し、電子野帳との安定した無線接続が行えます。
  • また、電子野帳や電子平板をインストールしたPC にBluetooth クラス1 無線を搭載することで、長距離無線接続を実現。単なるケーブルレスにとどまらず、シンプルな装備で被測定対象であるプリズム側から操作するという、現場にあった効率の良い現況測量のスタイルを選択できるようになります。
  • (5) 信頼の測角システム
  •  先進のデジタル技術を駆使した測角システムを搭載。2 軸自動補正機構は広範囲にわたり補正、安心して観測できます。操作つまみには、伝統的な固定/ 微動方式を採用。確かな固定と細やかな微動による視準が、正確な測角を支えます。またFX-101には、精度と信頼性を更に高める画期的な測角システムIACS(Independent AngleCalibration System)を搭載。
  • コンパクトなボディでありながら測角精度1″ を実現しています。
  • (6) 長時間の連続使用
  •  徹底した省電力設計と大容量バッテリーの採用で、WindowsR CE搭載のトータルステーションとしては最長クラスの20 時間* という連続使用が可能です。バッテリー残量を気にすることなく、作業を続けることができます。(* 30 秒ごとに精密単回測定を行う場合。)
  • ・優れた耐環境性能と操作性を両立
  • ○環境に強い
  • JIS 保護等級IP65と高い耐環境性能を誇ります。
  • ○操作パネルとキーボード
  • 操作パネルには、タッチスクリーンで明るく表示の見やすい大型カラー液晶ディスプレーと、数値入力が容易な10 キーボードを搭載*。
  • 瞬時に機能を呼び出すスターキー【★】を新搭載し、良く使う設定を瞬時に呼び出すことができます。また、側板部には、望遠鏡から目を離さずに測定できるトリガーキーを搭載しています。キーボードにも文字が読める透過型バックライトを搭載、薄暮時やトンネルの中でも快適に操作できます。(* 望遠鏡反側のパネルはタッチスクリーンのみ)
  • (7) USBメモリー対応
  • USBメモリーに対応。標準付属のUSBメモリーなら、カバーが閉まるので本体の防塵・防水IP65を保持します。Type mini Bポートも搭載し、高い拡張性を持っています。
  • (8) ガイドライト
  • 視認範囲1.3から150m と広範囲なガイドライトを標準搭載。1 つの照射口から緑と赤2 つの光を発光し、近距離でも簡単かつ正確に望遠鏡の視準方向を特定できます。

電子野帳搭載ノンプリズムトータルステーション FX-103【ソキア】の仕様

製品名 FX-103
国土地理院 測量機種登録 2級Aトータルステーション
望遠鏡
倍率/分解力 30x / 2.5″
その他 その他全長:171mm、対物有効径:45mm(EDM 部:48mm)、像:正像、視野1°30(’ 26m/1,000m)、最短合焦距離:1.3m、十字線照明装置:輝度調節:5 段階
測角部
最小表示 1″ / 5″
精度*1 3″
IACS -
2軸自動補正機構 補正範囲±6′
測距部
レーザー出力*2 ノンプリズムモード:クラス3R /反射シート・反射プリズムモード:クラス1
測定可能範囲(気象条件通常時*3 ノンプリズム*4 0.3から500m
反射シートターゲット*5/*6 RS90N-K:1.3から500m、RS50N-K:1.3から300m、RS10N-K:1.3から100m
ミニ反射プリズム 1.3から500m
1素子AP反射プリズム 1.3 から 4,000m(気象条件良好時*7:5,000m)
3素子AP反射プリズム 5,000mまで(気象条件良好時*7:6,000m)
最小表示 0.001m(トラッキング測定時:0.01m)
精度*3/*8 ノンプリズム時*4 (3 + 2ppm x D) mm*9
反射シートターゲット使用時*5 (3 + 2ppm x D) mm
反射プリズム使用時 (2 + 2ppm x D) mm/td>
測距時間*10 精密測定:0.9 秒以下(初回 1.7 秒以下)、高速測定:0.7 秒以下(初回 1.4 秒以下)、トラッキング測定:0.3 秒以下(初回1.4 秒以下)
OS・操作部・データ記録・通信部
オペレーティングシステム / アプリケーションソフトウェア WindowsR CE 6.0 / SDR8サーベイ
操作パネル ディスプレー 3.5 インチQVGA TFT 半透過型カラー液晶、タッチパネル、バックライト、コントラスト調整機能付き
キーボード 26キー、バックライト付き
配置 両側配置(望遠鏡反側はタッチパネルのディスプレーのみ)
トリガーキー あり(側板部)
データ記憶装置 内部メモリー 500MB(プログラム領域を含む)
対応外部メモリー USBフラッシュメモリー(8GBまで)
カレンダークロック機能 カレンダー(年月日)、時計(時分秒)機能
インターフェース RS-232C規格準拠、USB2.0(Type A / mini B)
Bluetooth無線機能 Ver.2.1+EDR準拠、送信出力:クラス1、最大通信距離:約300m*11
諸般
ガイドライト*12 LED(赤626nm/ 緑524nm)、視認可能範囲:1.3から150m*3、中心エリア視認幅:4(’0.12m/100m)
レーザー照準機能*12 ON(5分で自動OFF) / OFF 選択可
レベル検出装置 電子気泡管(グラフィック) 6’/内円上
円形気泡管(整準台部) 10′ / 2mm
求心望遠鏡 正像、倍率3x、最短合焦距離0.3m(底板より)
整準台 着脱式
防塵・防水性能*13 / 使用温度範囲*14 IP65(JIS C0920:2003)準拠 / -20から+60℃
寸法(突起物含まず) 191(W)x 190(D)x 348(H)mm
機械高 機械高236mm+5/-3mm(着脱式:整準台底面より、センタリング式:三脚取り付け面より)192.5mm(整準台取り付け面より)
質量(整準台、バッテリー含む) 約5.7kg(着脱式) / 約5.8kg(センタリング式)
電源
着脱式バッテリー BDC70 充電式Li-ion電池
連続使用時間(20℃) BDC70 約20時間:測距測角(30秒ごとに精密単回測定)
外部バッテリー*15 BDC60:約24時間、BDC61:約49時間(30秒ごとに精密単回測定)
*1 JIS B 7912-3:2006 準拠、JSIMA:101:2012 適用区分A またはB 準拠。 *2 JIS C 6802:2011 準拠。 *3 気象条件通常時:もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。 *4 精密測定。反射率90% のコダックグレーカード白色面を使用し、測定面照度が30,000lx. 以下の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。 *5 測距光が反射シートに対し上下左右30°以内にあたっていること。 *6 -30 から -20℃(寒冷地モデル)および+50から+60℃の気温下では、反射シートの測定可能距離が変化します(RS90N-K:1.3 から 300m、RS50N-K:1.3 から 180m、RS10N-K:1.3 から 60m)。 *7 もやがなく視程が約40km、曇っていてかげろうがない。 *8 JIS B7912-4:2006 準拠、JSIMA 102:2006 適用区分A 準拠。 *9 測定距離:0.3 から 200m *10 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。 *11 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。 *12 レーザー照準機能とガイドライトは、同時に作動しません。 *13 標準付属のUSB メモリーを使用の場合のみ、本体の防塵防水性能IP65 を保証。  *14 寒冷地モデル(-30 から +50℃) は受注生産でご用意いたします。詳しくはお問い合わせください。  *15 FX-101 ならびに寒冷地モデルに対応。
