管内検査カメラレンタル一覧 (比較表/特徴)
管内検査カメラはケーブルの先頭にカメラを付けて排水管やプラント配管などモニターで観察する測定器です。カメラヘッドの大きさとケープルの長さは機種により選択可能です。また、配管を自走する管内検査カメラもあります。
管内検査カメラなら、多種多様にレンタル機材が揃う株式会社メジャーへ。全国対応および当日発送可能、最短では翌日から手軽に機材をご利用できます。機種のお問い合わせ、機材の使い方、機能、価格など何でもご相談ください。また、お客様の機器のメンテナンス点検・校正サービスも行っております。
管内検査カメラなら、多種多様にレンタル機材が揃う株式会社メジャーへ。全国対応および当日発送可能、最短では翌日から手軽に機材をご利用できます。機種のお問い合わせ、機材の使い方、機能、価格など何でもご相談ください。また、お客様の機器のメンテナンス点検・校正サービスも行っております。
管内検査カメラの比較表
| 名称 型番 メーカ― |
Gラインスコープ 2830 |
Gラインスコープ 2820 |
Gラインスコープ 3030 |
|---|---|---|---|
| レッキス工業 | レッキス工業 | レッキス工業 | |
 |
 |
 |
|
| ケーブル長 | 30m （有効長28m) |
20m （有効長19m) |
30m （有効長28m) |
| カメラヘッド | φ28mm | φ28mm | φ30mm |
| 適応パイプ径 | φ28mmからφ110mm | φ28mmからφ110mm | φ32mmからφ110mm |
| 詳細 |  |
|
|
| ご商談(無料) お見積りを すぐにご提示 |
 |
|
|
| 名称 型番 メーカ― |
Ｇラインスコープ 2220 |
Ｇラインスコープ Type1616S |
Ｇラインスコープ 1616 |
|---|---|---|---|
| レッキス工業 | レッキス工業 | レッキス工業 | |
 |
|
 |
|
| ケーブル長 | 20m （有効長19m) |
16m （有効長15m) |
16m （有効長15m) |
| カメラヘッド | φ20mm | φ16mm | φ16mm |
| 適応パイプ径 | φ25mmから75mm | φ20mmから70mm | φ20mmから70mm |
| 詳細 | |
|
|
| ご商談(無料) お見積りを すぐにご提示 |
|
|
|
| 名称 型番 メーカ― |
パイプカメラ（φ28mm、20ｍ） GﾗｲﾝｽｺｰﾌﾟR2820 |
管内カメラGラインスコープ V2830 |
管内カメラGラインスコープ V2830MkII |
パイプカメラ（φ30mm、32m） GﾗｲﾝｽｺｰﾌﾟR3032 |
|---|---|---|---|---|
| レッキス工業 | レッキス工業 | レッキス工業 | レッキス工業 | |
 |
 |
 |
 |
|
| ケーブル長 | 20m(有効長19m) | 30m | 30m(有効長28m) | 32m |
| カメラヘッド | Φ28mm | φ28mm | φ28mm | φ30mm |
| 適応パイプ径 | φ30mmからφ110mm | - | - | - |
| 詳細 | |
|
|
|
| ご商談(無料) お見積りを すぐにご提示 |
|
|
|
|
| 名称 型番 メーカ― |
ビデオインスペクションカメラ(φ40mm、30m) VIS500 |
シースネイク・コンパクト | 管内検査カメラシステム(φ25mm、30m) シースネイク･コンパクト2 |
管内検査カメラシステム KD-200M ミニ |
|---|---|---|---|---|
| ウーラジャパン | リジット | 日本エマソン | 日本エマソン | |
 |
 |
 |
 |
|
| ケーブル長 | 30m | 30m | 30m | 60m |
| カメラヘッド | φ40mm | φ30mm | φ25mm | φ30mm |
| 適応パイプ径 | - | φ32mmからφ150mm | - | φ38mmからφ150mm ※管種管内状況により異なります。 |
| 詳細 | |
|
|
|
| ご商談(無料) お見積りを すぐにご提示 |
|
|
|
|
| 名称 型番 メーカ― |
トルネードリールスコープ TNR-920P-sys |
先端可動型配管検査カメラ TA417XG |
クリアスコープ・デジタル 2015G |
クリアスコープ・デジタル 1000G |
|---|---|---|---|---|
| ミルス・システムズ | タスコジャパン | アサダ | アサダ | |
 |
 |
 |
 |
|
| ケーブル長 | 20m | 30m | 15m | 10m |
| カメラヘッド | φ9.8mm | φ40mm | φ20mm | φ5.5mm |
| 適応パイプ径 | φ50mm以下 | φ60mmからφ500mm | ガス鋼管25A対応 | 焦点範囲 2cmから6cm |
| 詳細 | |
|
|
|
| ご商談(無料) お見積りを すぐにご提示 |
|
|
|
|
| 名称 型番 メーカ― |
管内調査カメラ AGILIOS |
配管検査カメラ HJ-WBG38 |
管内検査カメラ(φ14mm、40m) 3R-FXS07-40M14 |
|---|---|---|---|
| カンツール | 佐藤商事 | スリーアールソリューション | |
 |
 |
 |
|
| ケーブル長 | 90m | 60m | 40m |
| カメラヘッド | φ75mm | φ38mm | φ14mm |
| 適応パイプ径 | φ100mmから | φ70mmから300mm | - |
| 詳細 | |
|
|
| ご商談(無料) お見積りを すぐにご提示 |
|
|
|
| 名称 型番 | 配管用内視鏡スコープ premier CARPSCA41 |
配管用内視鏡スコープ premier CARPSCA21 |
配管用工業内視鏡カメラシステム PIP120HK(φ50mm､120ｍ) |
配管用工業内視鏡カメラシステム PIP120HK(φ40mm､120ｍ) |
|---|---|---|---|---|
| メーカー | サンコー | サンコー | サンコー | サンコー |
| 機材写真 |  |
 |
 |
 |
| ケーブル長 | 40m | 20m | 120m | 120m |
| カメラヘッド | φ23mm | φ23mm | φ50mm | φ40mm |
| 詳細 | |
|
|
|
| ご商談(無料) お見積りを すぐにご提示 |
|
|
|
|
| 名称 型番 | 軽工業用水中ドローン CHASING M2 PRO |
||
|---|---|---|---|
| メーカー | チェイシング | ||
| 機材写真 |  |
||
| サイズ | 480×267×165mm | ||
| 重量 | 5.7kg | ||
| 最大深度 | 150m | ||
| 動作温度 | -10°C~45°C | ||
| 詳細 | |
||
| ご商談(無料) お見積りを すぐにご提示 |
|
| 名称 型番 | 床下点検ロボット Anie |
|
|---|---|---|
| メーカー | トピー工業 | |
| 機材写真 |  |
|
| 走行速度 | 0.1~1.2km/h（3段階に変速可能） | |
| サイズ | 220×230×403mm | |
| 重量 | 約9.0kg | |
| 防塵・防水 | IP54レベル | |
| 詳細 | |
|
| ご商談(無料) お見積りを すぐにご提示 |
|
その他 鉄筋探査機 シュミットハンマー 粗さ測定器の関連商品はこちら |
|||
| 金属探知器 >> | ケーブル探知器 >> | 超音波測定器 >> | ファイバースコープ >> |
金属の有無を探知する探知器です。簡易に測れる探知器から釘/ビス/ナット、埋没や深い場所の金属を探知する探知器まであります。 |
埋没されたケーブルや鉄管、筋かいを探し出す検知器です。探知器により浅い深度から深い深度まで計測できます。 |
ひび割れ深さを測る測定器です。トンネル、橋桁、連壁、建物の壁面、床版などで利用します。 |
光ファイバーを物体の隙間から内部に通して、対象物に接近してをモニターで観察する測定器です。 |
管内検査カメラの特徴
（詳細な情報は「機材の詳しい情報」ボタンを押下してご覧ください。）
管内検査カメラシステム (Φ30mm/60m) KD-200M ミニ (日本エマソン )
No.1
カメラヘッド：Φ30mm ケーブル長：60m
     |
|
管内検査カメラシステム(φ25mm、30m) シースネイク･コンパクト2 (日本エマソン )
No.2
カメラヘッド：Φ25mm ケーブル長：30m
|
|
|
ビデオインスペクションカメラ(φ40mm、30m) VIS500 (ウーラジャパン )
No.3
カメラヘッド：φ40mm、ケーブル長30m
 |
|
配管用内視鏡カメラ(φ40mm､120m） PIP120HK (サンコー )
No.4
カメラヘッド：40φ ケーブル長：120m
|
|
|
管内検査カメラ（φ14mm、40m） 3R-FXS07-40M14 (スリーアールソリューション )
No.5
カメラヘッド：14φ ケーブル長：40m
|
|
|
パイプカメラ（φ28mm、20ｍ） GﾗｲﾝｽｺｰﾌﾟR2820 (レッキス工業 )
No.6
カメラヘッド：φ28mm、ケーブル長20m
|
|
|
配管検査カメラ HJ-WBG38 (佐藤商事 )
No.7
カメラヘッド：φ38mm ケーブル長：60m
|
|
|
配管用内視鏡スコープ(φ23mm、20ｍ) CARPSCA21 ﾌﾟﾚﾐｱ (サンコー )
No.8
カメラヘッド：23φ ケーブル長：20m
|
|
|
パイプカメラ（φ30mm、32ｍ） GﾗｲﾝｽｺｰﾌﾟR3032 (レッキス工業 )
No.9
カメラヘッド：φ30mm ケーブル長：32m
|
|
|
管内カメラGラインスコープ V2830MkII (レッキス工業 )
No.10
|
|
|
管内カメラGラインスコープ V2830 (レッキス工業 )
No.11
|
|
|
床下点検ロボット Anie (トピー工業 )
No.12
|
|
|
軽工業用水中ドローン CHASING M2 PRO (チェイシング )
No.13
|
|
|
配管用内視鏡スコープ premier(φ23mm、40m) CARPSCA41 (サンコー )
No.14
カメラヘッド：23φ ケーブル長：40m
|
|
|
配管用工業内視鏡カメラシステム PIP120HK (サンコー )
No.15
カメラヘッド：50φ ケーブル長：120m
|
|
|

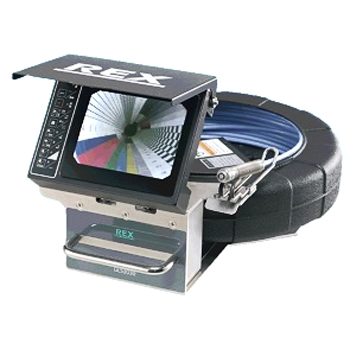

管内カメラ Gラインスコープ 3030 (レッキス工業 )
No.16
カメラヘッド：φ30mm ケーブル長：30m(有効長28m)
 |
|
管内カメラ Gラインスコープ 1616S (レッキス工業 )
No.17
カメラヘッド：φ16mm ケーブル長：16m(有効長15m)
|
|
|

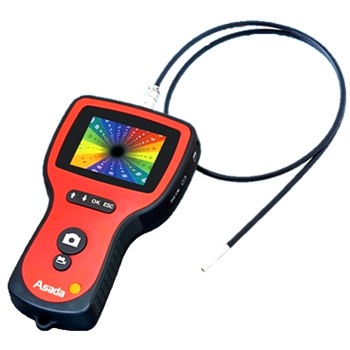

クリアスコープ・デジタル 1000G (アサダ )
No.18
ヘッド外径：φ5.5mm / ケーブル長：10m
 |
|

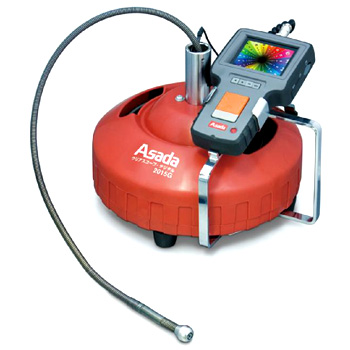

クリアスコープ・デジタル 2015G (アサダ )
No.19
ヘッド外径：φ20mm ケーブル長：15m
 |
|

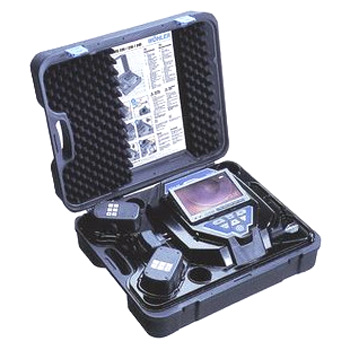

先端可動型配管検査カメラ TA417XG (タスコジャパン )
No.20
先端カメラ径φ40mm ロッド径φ7mm ロッド長：30m
 |
|

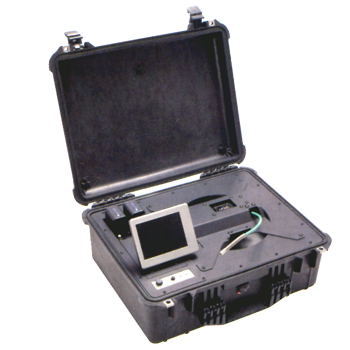

トルネード・リールスコープ TNR-920P-sys (ミルス・システムズ )
No.21
カメラヘッド：φ9.8mm、ケーブル長20m
 |
|

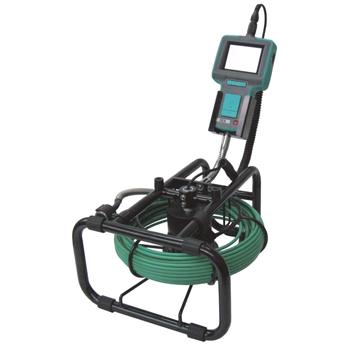

カラータイプ管内検査用カメラ Gラインスコープ 2820 (レッキス工業 )
No.22
カメラヘッド：φ28、ケーブル長20m
 |
|
管内検査カメラ Gラインスコープ 2220 (レッキス工業 )
No.23
カメラヘッド：22φ ケーブル長：20m
 |
|

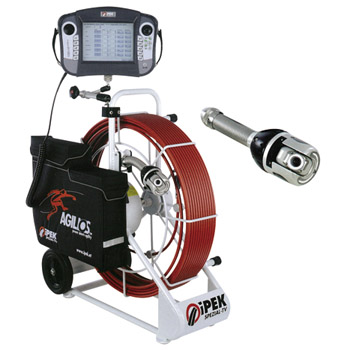

アジリオス 管内調査カメラ AGILIOS (カンツール )
No.24
カメラヘッド：75φ ケーブル長：90m
 |
|
パイプカメラ Gラインスコープ 1616 (レッキス工業 )
No.25
カメラヘッド：16φ ケーブル長：16m
 |
|

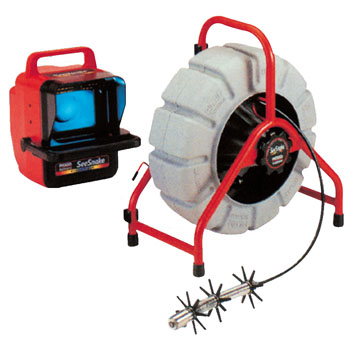

管内検査カメラ シースネイク コンパクト (リジット )
No.26
カメラヘッド：30φ ケーブル長：30m
|
|
|
管内カメラ Gラインスコープ 2830 (レッキス工業 )
No.27
カメラヘッド：28φ ケーブル長：30m
|
|
|
管内検査カメラの測定に関するアドバイス
管内検査カメラの用途
管内検査カメラは、給水管や排水管など配管の内部を調査するための測定器です。その役目はとても広範囲に、工事現場からビルの整備、化学プラントにいたるまで使用されております。建設業や水道事業者のケースでは、ビルやマンションなどの給水管、排水管、道路に埋められている上下水道管の検査などに使用しています。こうした設備は導入から時間がたてば悪化するので、一定期間毎の整備は絶対条件です。その上長さのある配管を壊すことなく調査しないといけないため、特別な測定器がなくては困ります。化学工場や食品工場では、製造ラインの配管内にさまざまな材料を流しています。。その材料も固形物や粉物、液体など沢山あり、品質を保持するためには、使ったあとに製造ラインの配管内部を綺麗にしておく必要があります。そのため綺麗にした後に配管内部に汚れが残っていないか、腐食していないかなどをカメラで確認します。その他にも電気や空調設備の整備、配電盤やボイラー、空調ダクトなどの内部確認、建築現場で天井裏の施工状況の確認にも使用されています。管内検査カメラはしろしろな用途で利用されています。
管内検査カメラの機能と特徴
管内検査カメラの仕組みは、グラスファイバー製の管の先端にカメラがついています。うしろ側はモニターがつながってカメラで映された情報が表示されます。カメラの外径によって利用できる管のサイズが異なります。まっすぐな配管はまれで、ほとんどが内部で曲がりくねっています。カメラの外径が太すぎると配管が細い場合、カメラがその曲がり角を通過できなくなります。またケーブルの硬さも大変重要になります。柔らかいと途中で詰まってしまったり、硬すぎるとカーブで曲がれなかったりします。カメラの視野角も重要な条件になります。検査時には管内部の全体を見て亀裂やさび、腐食などを探します。そのとき管内検査カメラには、視野角が45度や135度というものがありますが、なるべく視野角の広いカメラを選び広範囲を確認できるものが良いでしょう。また、配管内部は暗いため、カメラの先端には管内を照らすLEDなど照明がついています。十分な光量のあるものを選ぶことが重要です。モニターのサイズは3.5から6インチ程度のものが大半ですが、もっと大きな画面で確認したい場合は大型のモニターに画像情報を出力できるインターフェイスがあると便利です。さらに、長い配管の場合どこを見ているのか不明になる場合があるのでカメラの現在位置を示す機能がついている機種なら確実に検査できます。検査中に異常が見つかった場合、静止画や動画を撮影できます。撮影した情報は内部のSDカードなどに保存できます。管内検査カメラにはいくつもの種類がありますので、検査にあった最適な機能のものを選ぶことが大切です。
管内検査カメラの上手な使い方
管内検査カメラの利用するにあたり、いくつか注意点があります。まず、作業中にはケガ防止のために手袋を着用します。検査中にカメラの先端やファイバーには、管の内部の異物やサビなどがつき、取り出した時に手に触れてケガをする場合があります。また、化学工場などで使用する場合は、薬品などに触れないようします。そして、カメラヘッドは温度が高くなりやすいため、使用中や使用直後に素手でさわらないようにします。先についたカメラレンズは壊れやすいので、十分注意して取り扱いをしてください。磁気や電磁波が放出されている場所では、モニターの画像がゆがむ場合があります。管内検査カメラは精密機器です。かならず専用のケースに入れて保存してください。また。保管場所については高温多湿を避け、ホコリの多い場所に放置しないようにしましょう。
レンタルのまでの流れ
管内検査カメラに関するお問合せ
管内検査カメラとは？
管内検査カメラ（またはパイプカメラ）とは、配管内や管路内部を撮影するためのカメラです。管内は狭くて暗いため、肉眼では内部の状態を把握することが困難です。管内検査カメラは、管内の内部を撮影することで検査を行い、腐食や破損などの異常を検出するための特殊なカメラシステムです。■管内検査カメラには、以下の2つの種類があります。
□光ファイバーカメラ：光ファイバーケーブルを介して、管内の映像を伝送するカメラ。光ファイバーカメラは、光ファイバーケーブルを介して、管内の映像を伝送するカメラです。光ファイバーケーブルは、細くて柔軟であるため、狭い管内でも操作しやすいというメリットがあります。
光ファイバーカメラの特徴は、以下のとおりです。
・小型で軽量
・狭い管内でも操作しやすい
光ファイバーカメラは、簡易的な管内検査によく使用されます。
□CCDカメラ：CCDイメージセンサーを搭載したカメラ。CCDカメラは、高画質な映像を撮影できるというメリットがあります。
CCDカメラは、CCDイメージセンサーを搭載したカメラです。CCDイメージセンサーは、光を電気信号に変換する装置です。CCDカメラは、高画質な映像を撮影できるというメリットがあります。
CCDカメラの特徴は、以下のとおりです。
・高画質
・複雑な形状の管内でも撮影しやすい
CCDカメラは、精度の高い管内検査によく使用されます。
■管内検査カメラは、以下の用途に使用されています。
・配管の点検：配管の腐食や破損を検出するために使用される。
・ダクトの点検：ダクトの汚れや損傷を検出するために使用される。
・パイプラインの点検：パイプラインの漏れや破損を検出するために使用される。
管内検査カメラは、私たちの生活や安全を守るために重要な機器です。
■管内検査カメラの選び方
管内検査カメラを選ぶ際には、以下の点に注意が必要です。
・管路のサイズ：管路のサイズに合わせて、適切な管内検査カメラを選ぶ必要があります。
・カメラの画質：高画質な映像を必要とする場合は、CCDカメラを選ぶとよいでしょう。
・カメラの価格：予算に合わせて、適切な管内検査カメラを選ぶとよいでしょう。
管内検査カメラは、管内の内部状態を把握するために重要な機器です。管内検査カメラを適切に選ぶことで、管路の安全性や信頼性を向上させることができます。
管内検査カメラの主な用途
■建築と施設管理: 管内検査カメラは、建物や施設内の配管や管路の点検に使用されます。これには下水道管、排水管、給水管、暖房・冷却システムの管、および通気管などが含まれます。設備の点検により、漏水、詰まり、腐食、クラック、およびその他の潜在的な問題を特定し、修理や保守を計画するのに役立ちます。■環境保護: 下水道や排水管の点検において、漏水や汚染源の特定が重要です。管内検査カメラは、環境への有害な影響を減らし、水質を保護するために使用されます。
■産業設備とプロセス: 工業プラントや製造施設内の管路や配管システムを点検し、設備の正常な運転を確保します。設備内の化学物質の漏洩、詰まり、および設備の劣化を検出するために使用されます。
■建設および土木工学: 土木工学プロジェクトにおいて、埋設管の位置、状態、および設置品質を評価するために管内検査カメラが使用されます。これにより、施工品質の向上と将来の問題の予防が可能です。
■教育とトレーニング: 管内検査カメラは、建設、プラントメンテナンス、および建築業界のトレーニングプログラムで使用され、作業者に実践的なスキルを教えるためのツールとして役立ちます。
■防犯とセキュリティ: 管内検査カメラは、建物内部の配管やエリアの安全性を確保するために使用されることがあります。例えば、盗聴装置や不審物を検出するのに役立ちます。
管内検査カメラは、可視カメラ、赤外線カメラ、およびその他のセンサーと組み合わせて使用され、狭い空間や曲がりくねった管内で視覚的なデータを提供します。これにより、効率的で費用対効果の高い点検、保守、および診断が可能になります。
