超音波探傷器 EPOCH LTC レンタル

超音波探傷器 EPOCH LTCは、わずか 0.96kgと軽量でフル装備の探傷器でEN12668-1 に準拠しています。高輝度、マルチカラー、フルVGA解像度(640x480)の半透過型ディスプレイを採用し、高分解能の A- スキャン表示を実現しています。IP67規格に準拠し、非破壊検査を行う上でよくある過酷な環境下でも優れた性能を発揮します。

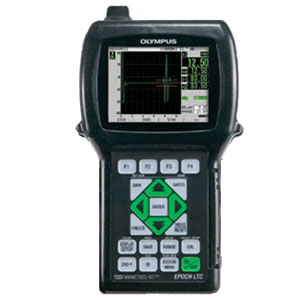

超音波探傷器 EPOCH LTC
機材名称超音波探傷器
型番EPOCH LTC
メーカーオリンパスNDT
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表探傷測定Q&A
機材名称超音波探傷器
型番EPOCH LTC
メーカーオリンパスNDT



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表探傷測定Q&A
メールでのお問合せ

超音波探傷器 EPOCH LTCのレンタル事例

  • 溶接、パイプおよびその他多くの構造材料の欠陥状態の検出に
  • 検査対象物内部の欠陥の検出に
  • 構造物、鍛造品やタービン、その他さまざまな部品の内部探傷の検出に

超音波探傷器 EPOCH LTC【オリンパスNDT】の特長

○IP67規格に適合
○耐久性を発揮する気密設計
○EN12668-1に準拠
○軽量0.96 kg
○半透過技術を採用したマルチカラーVGAディスプレイ
○ダイレクト印刷とPCとの通信を可能にするUSB On-The-Goポート
○Mini SDカードが使用可能
○標準英数字データロガーを採用した記憶装置を搭載
○標準ダイナミックDAC/TVG
○デジタルフィルタ付きデジタルハイダイナミックレンジレシーバ
○調整オプション付き高性能矩形波パルサー

超音波探傷器 EPOCH LTC【オリンパスNDT】の仕様

一般仕様 質量 0.96 kg (リチウムイオンバッテリ含む)
寸法 (H x W x D) 223.3mm x 128.9mm x 55.1mm
探触子接続 LEMO R 00
バッテリ 充電式リチウムイオン、単3電池パックは標準
バッテリ稼動時間 リチウムイオン: 8から9時間
単3リチウムイオン電池: 3から4時間
環境保護等級 IP67
ディスプレイ カラー半透過型
液晶ディスプレイ
表示更新速度60Hz、色彩、輝度及び画面分割モードまたはフルスクリーンモードの選択が可能
画面寸法 640ピクセル(W) x 480ピクセル(H)
75mm(W) x 56mm(H) x 94mm(対角線)
振幅グリッドモード 100%または110%振幅にて表示
時間軸グリッドモード 標準は0から10までの分割で表示。ビーム路程モードではレンジをグリッド線で5つのセクションに等分割。レグモードでは、ビーム路程レグをグリッド線として表示。
パルサー 矩形波パルサー 一般的な探傷アプリケーションに最適な矩形波パルサー幅に固定
パルス繰り返し
周波数(PRF)
探傷器のソフトウェアによって自動的に10Hzから500Hzまでの範囲で調整可能
計測速度 10Hzから500Hz、PRF速度に対して常に一定
パルサーエネルギー 100Vから400V、100V毎に増加
ダンピング抵抗 50、100、200、400Ω
レシーバ ゲイン 0 dBから110 dB (ユーザ設定にて2つのゲインステップ調整とプリセットがファンクションキーを使用して可能)
帯域幅 0.2MHzから26.5MHz(-3 dB)
デジタルフィルタ設定 標準: 0.2MHzから10.0MHz
広帯域: 2.0MHzから21.5MHz
ハイパス:8.0MHzから26.5MHz
波形表示 全波、半波(正及び負)、RF
直線性 時間軸: ±0.2% FSW:
振幅: 0.2% FSH:
アンプ精度: ±1 dB
リジェクション フルスクリーン高さの0 %から80%及び警告表示
校正   音速とゼロオフセットのための自動距離校正
テストモード パルスエコー、デュアルまたは透過
単位 ミリメートル、インチまたはマイクロセカンド
レンジ 基本ユニット: 4mmから5,000mm
音速 635から15,240 m/s
ゼロオフセット 0μsから750μs
遅延表示 -59mmから最大レンジ
屈折角 10°から85°、0.1°分解能
計測 タイプ 厚さ、ビーム路程、投射、深さ、振幅、ゲート1の伝播時間
4つの計測表示位置 各ゲートから最大4つの計測を選択してライブスクリーンに表示可能
ダイナミック
DAC/TVG標準
ASME、ASME III、JIS及び最大6つの警告曲線付きカスタムDAC。ゲイン、ダイナミックレンジ110 dB、傾斜100 dB/μs及び最大50キャプチャポイントで曲線のダイナミックな調整が可能
振幅計測 0%から110%、フルスクリーン高さ
X-値補正 表面距離をビームインデックスポイントから探触子の表面までの距離を除いて計測
ゲート1 エコー高さ及び伝播時間の計測
ゲート開始 全表示レンジ内を可変
ゲート幅 ゲート開始位置から最大表示レンジ内で可変
ゲート高 フルスクリーン高さの2%から95%までで可変
アラーム 正または負の閾値; 最小深さ
ズーム 表示レンジはゲート1幅
入力/出力

USB: PC通信、印刷、及びUSBドライブを使用したデータ保存用On-The-Go (OTG)ポート
VGA出力ポート: PCモニタ及び/またはプロジェクタとの接続用
Mini SD: データ保存用カードスロット

データ保存 最大50,000 ID: 波形、計測値及び本体メモリのセットアップパラメータ。Mini SDカードの使用により事実上無制限のデータ保存が可能。
【標準構成品】
○ACアダプタ
○輸送用ケース
○取扱説明書
○ハンドストラップ
○充電式リチウムイオンバッテリ
○単3リチウムイオン電池用トレイ
○ミニSDカード
○ミニSDカードアダプタ
○ソニコート

・社団法人 全国鐵構工業協会(建築鉄骨超音波検査技術者)の実技試験を受講・受験される方は割引対応を実施しておりますので一度弊社までご相談ください。
