デジタル超音波探傷器 UI-S7 レンタル

デジタル超音波探傷器 UI-S7は、屋外でも見やすい6.5インチカラー液晶が付いたデジタル超音波探傷器です。DAC線の作成も思いのまま作成でき、防塵,防滴構造(JIS防滴II形)で周波数分析機能(FFT機能)が標準搭載されています。

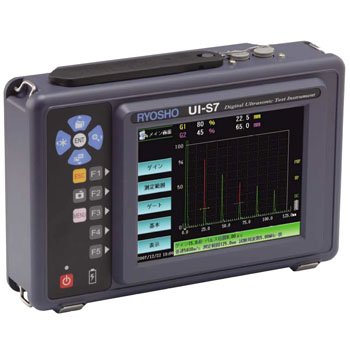

デジタル超音波探傷器 UI-S7
機材名称デジタル超音波探傷器
型番UI-S7
メーカー菱電湘南エレクトロニクス
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表探傷測定Q&A
機材名称デジタル超音波探傷器
型番UI-S7
メーカー菱電湘南エレクトロニクス



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表探傷測定Q&A
メールでのお問合せ

○現場ニーズに応えるコンパクト探傷器

デジタル超音波探傷器 UI-S7のレンタル事例

  • 溶接、パイプおよびその他多くの構造材料の欠陥状態の検出に
  • 検査対象物内部の欠陥の検出に
  • 構造物、鍛造品やタービン、その他さまざまな部品の内部探傷の検出に

デジタル超音波探傷器 UI-S7【三菱湘南エレクトロニクス】の特徴

○全て日本語表示で簡単操作。
○屋外でも見やすい6.5インチカラー液晶
  外光環境適応モデル液晶
○DAC線の作成も思いのまま(最大30ポイント)
  STB-A2,RB-41試験片自動DAC線作成機能
○新JIS Z 3060に対応
○防塵,防滴構造(JIS防滴II形)
○強化プラスチック構造 軽量小型化を実現
○SDカードへ探傷データの保存。
  パソコンへデータがすぐに転送可能
○Bモード機能 タイムスクロール表示タイプを標準搭載
○一覧表示設定機能、豊富な色選択機能など便利な機能が標準機能に満載
○周波数分析機能(FFT機能)が標準搭載
ui-s7-a

デジタル超音波探傷器 UI-S7【三菱湘南エレクトロニクス】の仕様

表示器 画面サイズ 6.5 インチ TFT カラー液晶
有効表示領域(mm) 132.5×99.4
画素数(ピクセル) 640(H)×480(V)
Aスコープ画素数 424(W)×316(H) 拡大時530(W)×421(H)
外形 寸法(mm) 250(W)×160(H)×86(D)突起部含まず
質量(kg) 約2kg(バッテリ1本含む)
ケース(防滴II型準拠) 強化ABS樹脂(前面・裏面)
送信部の性能 出力インピーダンス 50Ω以下
パルス繰返し周波数 測定範囲と連動
パルスの立上がり時間 10ns以下
送信波形 スクエアパルス
送信電圧 低/中/高
ダンピング 50/300Ω
受信部の性能 ゲイン 110dB 0.1dB ステップ
感度 80dB以上 5MHz狭帯域
二探触子法における入力インピーダンス 50Ω±15%、300Ω±15% (一探触子法、二探触子法)
帯域の選択 0.25/0.5/1/2/3/4/5/10/10/20/25MHz
増幅直線性 ±3%以内
時間軸部の性能 測定範囲 1から14,556mm (鋼中縦波換算の時)
掃引遅延範囲 (パルス位置) フルスケールから3,000μs±5%
時間軸直線性 ±1%以内
ゲート部の性能 ゲートの遅延範囲 画面上0からフルスケール
ゲートマーカーの幅 画面上0からフルスケール
ゲート数 2ゲート
周波数分析性能 中心周波数 0.25から25MHz可変
表示範囲 最大50MHz
電源 ACアダプタ AC100から240V ±10% 50/60Hz±3Hz
バッテリ リチウムイオン電池1本収納可能
バッテリ駆動時間 約8時間(液晶の明るさ「普通」選択時)
充電時間 80%充電 約2.5時間
100%充電 約5時間
周囲温度 0から45℃(作動時)
-20から60℃(保管時)
外部インターフェース カードスロット SDメモリーカード
コネクタ USB(マスター)
USB(スレーブ)
DC入力(専用アダプタ使用)
イヤホンマイク(JEITA RC-5240)
標準機能 測定方式 一探触子法、二探触子法
波形選択 DC/DC+/DC-/RF
ビーム路程測定方式 ピーク/アップ/ファーストエコー/ゼロクロス
音速 100から15,000m/s 音速測定機能を搭載
斜角探傷支援機能 LMH線表示数6本表示可能 屈折角測定機能を搭載
データ保存数 メモリカードの容量による
標準付属品512MBで約340件(*)
別途購入品2GBで約1300件(*)
(*)データ及び写真を同時に保存した時

・社団法人 全国鐵構工業協会(建築鉄骨超音波検査技術者)の実技試験を受講・受験される方は割引対応を実施しておりますので一度弊社までご相談ください。
