ハンドヘルド超音波探傷器 EPOCH 6LT レンタル

ハンドヘルド超音波探傷器 EPOCH 6LTは、強力な超音波探傷器の機能に加え、ロープアクセスやさまざまなフィールド検査に求められる携帯性を兼ね備えています。

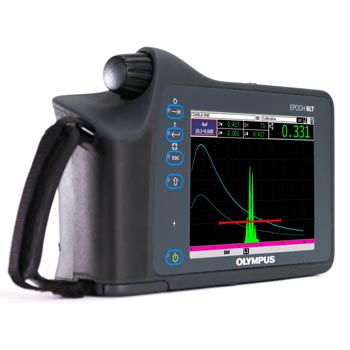

ハンドヘルド超音波探傷器 EPOCH 6LT
機材名称ハンドヘルド超音波探傷器
型番EPOCH 6LT
メーカーオリンパス
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表探傷測定Q&A
機材名称ハンドヘルド超音波探傷器
型番EPOCH 6LT
メーカーオリンパス



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表探傷測定Q&A
メールでのお問合せ

ハンドヘルド超音波探傷器 EPOCH 6LTのレンタル事例

  • ロープアクセス検査に
  • 携帯性が求められるような分野で
  • 溶接、パイプおよびその他多くの構造材料の欠陥状態の検出に
  • 検査対象物内部の欠陥の検出に
  • 構造物、鍛造品やタービン、その他さまざまな部品の内部探傷の検出に

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】の特徴

  • ・わすか890g、グリップ部を中心に重量バランスが良く 、片手に持って検査をする際の手首の疲労を軽減します。
  • ・ロータリーノブとシンプルなキーパッドは、手袋をはめていても操作が容易です。
  • ・IP65/67相当、落下耐性も評価済み
  • ・明るい場所でも暗い場所でもA-スキャンが読み取り可能な クリアで明瞭なスクリーン
  • ・EPOCH 650の主要な機能を小型・軽量な装置で実現
  • ・EN12668-1:2010 の要求事項に対応

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】の一般仕様

ユーザーインターフェース言語 英語、スペイン語、フランス語、ドイツ語、日本語、中国語、ポルトガル語、ロシア語、イタリア語
探触子接続 LEMO 00
データ保存 100,000 ID
バッテリータイプ、駆動時間 リチウムイオン充電可能バッテリー標準搭載(×1) 6時間駆動
電源要件 ACメイン: 100V ACから120V AC、200V ACから240V AC、50Hzから60Hz
ディスプレイタイプ フルVGA(640×480ピクセル)半透過型カラーLCD、更新速度60Hz
ディスプレイ寸法(幅×高さ、対角線) 117mm×89mm、146mm(4.62インチ×3.49インチ、5.76インチ)
全体寸法(幅×高さ×奥行) 209mmx128mmx36mm、ハンドグリップ部奥行き58mm
重量 890g(リチウムイオンバッテリーを含む)

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】入力/出力の仕様

USBポート (1) USB 1.1フルスピードホスト(タイプA)
(1) USB 2.0フルスピードクライアント(タイプMini B)
ビデオ出力 デジタルビデオ出力x1

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】の耐環境性能仕様

IP規格 IEC 60529-2004(エンクロージャによる保護等級-IPコード)に基づく保護等級、IP67(防塵と浸水)およびIP65(防塵と噴流)相当に適合。 製品の定格は、Olympus'の社内設計確認試験によって確認されます。
爆発性雰囲気 MIL-STD-810F,Method 511.4,Procedure 1.
耐衝撃性 MIL-STD-810F,Method 516.5,Procedure I,6 cycles each axis,15 g,11 ms half sine.
振動耐性 MIL-STD-810F,Method 514.5,Procedure I,Annex C,Figure 6,general exposure:1 hour each axis.
使用温度 -10℃から50℃
バッテリー保管温度 0℃から50℃

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】のパルサー仕様

パルサー 調節可能な矩形波
PRF 10Hzから2,000 Hz(10 Hz単位で調整可能)
電圧設定 100V、200V、300V、400V
パルス幅 PerfectSquare:25nsから5,000ns(0.1MHz)の範囲で調整可能
ダンピング 50、400Ω

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】のレシーバー仕様

最大入力信号 20Vp
レシーバー入力インピーダンス 400Ω±5%
レシーバー帯域幅 -3dBの場合DCから26.5MHz(標準版)
-3dBの場合0.2MHzから26.5MHz(EN12668準拠版)
デジタルフィルター設定 8種類のデジタルフィルターセット(標準版)
7種類のデジタルフィルターセット(EN12668準拠版)
波形表示 全波、半波+、半波-、RF
時間軸直線性 フルスクリーン幅の±0.5%
解像度 フルスクリーン高さの0.25%、増幅精度±1dB
リジェクト フルスクリーン高さの0%から85%(1%単位のインクリメント位置)
振幅測定 フルスクリーン高さの1.25%から110%
測定速度 すべてのモードでPRFと同等(シングルショット)

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】の校正仕様

自動校正 音速、ゼロオフセット
垂直ビーム(最初の底面エコーまたはエコー to エコー)
斜角ビーム(ビーム路程または深さ)
テストモード パルスエコー、デュアル、透過
単位 ミリメートル、インチ、マイクロ秒
測定範囲 4.31mm から6,700mm(5,900m/s)
音速 635m/sから15,240m/s
ゼロオフセット 0から750μs
表示遅延 -10マイクロ秒から2,203マイクロ秒
屈折角 0.1°刻みで0°から85°、90°

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】のゲート仕様

測定ゲート 2つの独立した測定ゲート
ゲートスタート 表示範囲内で設定可能
ゲート幅 全表示範囲により可変
ゲート高さ 1%刻みでフルスクリーン高さ2から95%で変動
アラーム 正および負の閾値/曲線、最小深度(ゲート1、ゲート2)

ハンドヘルド超音波探傷器 EPOCH 6LT【オリンパス】の測定仕様

測定表示位置 5つの配置が可能(手動あるいは自動選択)
測定 > ゲート1、ゲート2 厚さ、ビーム路程、きず距離、深さ、振幅、伝播時間、深さ - 最小値/最大値、振幅 - 最小値/最大値、モードに基づくサイジング測定
4つの測定表示位置 ユーザーは、最大4つの測定をいずれかのゲートから選択し、ライブ画面に表示します。
エコー to エコー 標準ゲート2 - ゲート1
測定 > DAC/TCG 標準、最大50ポイント、110dBダイナミックTCG範囲
測定 > 特殊なDACモード カスタムDAC(6カーブまで)、20から80%表示
曲面補正 斜角測定の標準ODまたはバー補正


ハンドヘルド超音波探傷器 EPOCH 6LTのカタログ
ハンドヘルド超音波探傷器 EPOCH 6LTの取説
