活線メガ GCT-34 レンタル

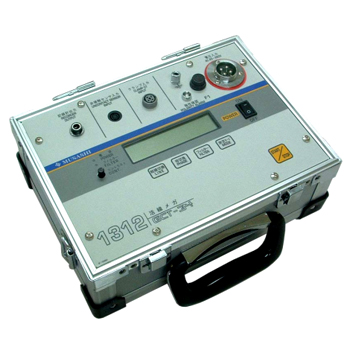

活線メガ GCT-34
機材名称活線メガ
型番GCT-34
メーカームサシ



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン

活線メガ GCT-34
機材名称活線メガ
型番GCT-34
メーカームサシ


メールでのお問合せ

活線メガ GCT-34のレンタル事例

  • 停電できない設備から工場・オフィスなどの一般施設の測定に
  • あらゆる設備の絶縁管理に対応した活線絶縁抵抗の測定に
  • 電機設備稼働状態で絶縁状態を把握に
  • 日常の絶縁トラブル解消に

活線メガ GCT-34【ムサシ】の特徴

  • 小型・軽量のクランプ方式で、どこでも誰でも安全に簡単測定
  • 設備全体から分岐・機器単位の絶縁状態が手軽に測定でき、間欠漏電やELB不要動作までを解析可能
  • 非接触電圧センサ【PS−60G】で電圧充電部に直接触れることなく電線外被上から安全に電圧検出
  • 漏れ電流【Io】から静電容量成分電流【Ic】と高調波・高調波漏れ電流【Ic】を除去して抵抗成分漏れ電流【Ior】/活線絶縁抵抗【MΩ】を正確に測定
  • 漏れ電流Io測定に同期フィルタを搭載し、高調波成分電流を正確にカットし比較測定
  • ベクトル解析法で静電容量成分電流を区分し、各機器・電路の活線状態のIor・MΩ(演算)を測定
  • 接続機器の運転状況・時間により変化する絶縁抵抗を活線状態でを確実に把握でき、Ior記録にてELBの不要動作や間欠漏電を捕らえIo増大・絶縁不良原因を解析
  • アナログ乗算回路で高周波・高調波の漏れ電流を除去して正確に真の絶縁抵抗を判別
  • 抵抗成分漏れ電流Iorの記録計出力で設備・機器の連続した絶縁状態を把握し管理
  • 活線における設備全体や電路分岐、機器などの絶縁状態をクランプの測定箇所を変えるだけで、Ic漏れ電流、高調波電流の影響を受けることなく真の絶縁抵抗を正確に測定! 巡視・定期の漏れ電流・絶縁測定や絶縁改修調査にも威力を発揮

活線メガ GCT-34【ムサシ】の高性能な活線絶縁測定で可能となる測定対象

  • 通信/病院/電算/冷凍冷蔵/交通機関等の停電できない24時間稼働設備対応。
  • V/Io/Ior/MΩの4要素 真の実効値で同時測定する高性能なマルチタイプ。
  • 工事現場、絶縁改修調査、巡視/定期保守メンテナンスまで幅広い分野での適用
  • 稼働状態における絶縁過渡特性、間欠漏電/保安器の不要動作解析と対策の基本性能
  • 現場のクランプ漏れ電流Ioや常時監視設備の抵抗成分漏れ電流Ior測定の気塾測定

活線メガ GCT-34【ムサシ】の仕様

電源AC85〜260V 50/60Hz 測定電圧入力と共用
単三エボルタ乾電池8本 電源入力時の電源判別及び非接触電圧センサ使用時の電源
測定対象電路単相2線 単相3線 三相3線 三相4線
電圧入力AC85〜260V(注1) 三相4線の場合中性点-各相間を使用/非接触電圧センサ使用時、センサにて電圧位相検出(電圧値はマニュアル設定)
入力電流(零相電流入力)AC0〜2200mA 標準付属5930クランプセンサ(GZ-40S)口径φ40mm
測定対象(計測範囲)単相2線・100V/200V回路(85〜260V) 単相3線・100V/200V回路(85〜260V) 三相3線・200V回路(85〜260V) 三相4線・200V/400V回路(85〜260V 中性点-各相)
電圧測定[V]85〜260V 260Vを超えると"OR"表示 表示:85.0〜260.0V 分解能:0.1V 精度:±1.0%rdg±5dgt(非接触電圧センサ使用時は精度適用外)
合成漏れ電流[Io]0〜20/200/2000mA オートレンジ
表示:0.01〜22.00mA 分解能:0.01mA
表示:20.0〜220.0mA 分解能:0.1mA
200mAを超えると"OR"表示 各レンジの110%以上でアップ動作/10%未満でダウン動作
精度:各レンジ±1.0%rdg±20dgt ※クランプセンサGZ-80G使用時は各レンジ±2.5%rdg±20dgt
対地抵抗成分電流[Ior]0〜20/200M オートレンジ
表示:0.01〜22.00mA 分解能:0.01mA
表示:20.0〜220.0mA 分解能:0.1mA 260Vを超えると"OR"表示 各レンジの110%以上でアップ動作/10%未満でダウン動作
精度:Ior=Io×cosθとVとの演算でθの確度+下記の精度となります。
精度:Ior 20/200mA各レンジ ±10%rdg±20dgt(θの確度:±0.5°以内)
クランプセンサGZ-80G使用時 ±15%rdg±20dgt(θの確度:±0.5°以内)  ※非接触電圧センサ使用時の精度は適用外
対地絶縁抵抗[MΩ]0.001〜9.999MΩ 表示:0.001MΩ未満は"UR"表示、10MΩ以上は"OR"表示
入力電圧AC100V入力時の表示例 0.001MΩ(Ior100mA)〜5.000MΩ(Ior0.02mA)
入力電圧AC200V入力時の表示例 0.002MΩ(Ior100mA)〜6.666MΩ(Ior0.03mA)
記録計出力[Ior]DC220mV of f.s.(Ior:220mA時) 精度:±(Ior表示精度+1% of f.s.)
出力インピーダンス:約1kΩ(接続記録計入力インピーダンス1MΩ以上)
IoフィルターIo測定時のフィルターON/OFF切換
