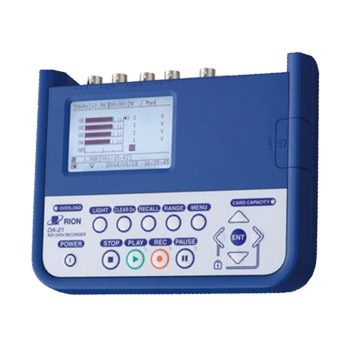

データレコーダー(4ch) DA-21 レンタル
| 機材名称 | データレコーダー(4ch) |
|---|---|
| 型番 | DA-21 |
| メーカー | リオン |
※クリックするとお気に入り登録できます。→
| 機材名称 | データレコーダー(4ch) |
|---|---|
| 型番 | DA-21 |
| メーカー | リオン |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
データレコーダー(4ch) DA-21【リオン】の特徴
- ・収録データの再生が可能
- ・駆動部が無く、動作は無音。振動や高湿度の環境でも使用可能
- ・音声メモ機能搭載
データレコーダー(4ch) DA-21【リオン】の仕様
■入力部| 入力端子 | 信号入力 | 4（BNC) |
|
|---|---|---|---|
| 回転速度（回転パルス） | 1（BNC） | ||
| 音声メモ入力 | 1（音声メモマイク用φ3.5 4極ミニジャック） | ||
| 外部トリガ入力 | 1（φ2.5モノラルミニジャック） | ||
| リモコン端子 | 1（リモコン用 8-pin MINI DIN） | ||
| USB端子 | ミニB | ||
| 入力レンジ | ±0.01 V、±0.03 V、±0.1 V、±0.3 V、±1 V、±3 V、±10 V | ||
| 入力インピーダンス | 100 kΩ以上 | ||
| 最大入力電圧 | ±13 V | ||
| 過負荷 | レンジフルスケール + 2.0 dB（許容差 ±1.0 dB） | ||
| 入力結合 | AC/DC（AC結合時：0.315 Hzに於いてー3.0 dB ±1.0 dB） | ||
| センサ駆動電源（CCLD） | 2 mA、24 V | ||
| フィルタ（ディジタル） | ハイパス：OFF、5 Hz（-3.0 dB ±1.0 dB）（-12 dB/oct） ローパス：OFF、200 Hz、1 kHz、2 kHz（-3.0 dB ±1.0 dB）（-12 dB/oct） |
||
| 周波数 特性 |
DC結合時 | DC~1 Hz：±1.0 dB 1 Hz~12.5kHz：±0.5 dB 12.5 kHz~20 kHz：±1.0 dB |
|
| AC結合時 | 1 Hz：±1.0 dB 1 Hz~12.5 kHz：±0.5 dB 12.5 kHz~20 kHz：±1.0 dB |
||
| チャンネル間位相差 | 1度以内（AC結合、HPF OFF時、同一レンジ時、20 kHzレンジ時） | ||
| S/N比 | 80 dB以上（10 V、3 V、1 V、0.3 Vレンジ、周波数帯域内、過負荷含む） | ||
| 歪率 | 0.1 %以下（周波数帯域内） | ||
| 音声メモ | 2通りの使用方法 A：アイドル中に記録 B：収録中常時に回転速度チャンネルを音声メモとして利用 回転速度と音声メモの切り替えは不可 ※収録中にマーカ機能として動作することも可能 |
||
| 回転 パルス |
（入力インピーダンス 100 kΩ以上） | ||
| 入力電圧範囲 | 0~10 V、オープンコレクタ対応 | ||
| スレッシュルドレベル | 約2.5 V | ||
| 計数方式 | 周期計測 | ||
| 測定回転数範囲 | 200~600 000 rpm (1 pulse / rotation) | ||
■出力部
| 出力端子 | 再生出力端子 | 4（φ2.5モノラルミニジャック、信号入力端子と別）収録した信号を 再生、出力インピーダンス 600 Ω | |
|---|---|---|---|
| 周波数特性 | DC~1 Hz：±1.0 dB、 1 Hz~12.5 kHz：±0.5 dB、 12.5 kHz~20 kHz：±1.0 dB |
||
| 出力電圧 | ±3.16 V（レンジフルスケール時に対応する電圧） | ||
| 最大出力電圧 | ±4.0 V | ||
| チャンネル間位相差 | 1度以内（周波数帯域内） | ||
| モニタ 出力端子 |
1（φ3.5 ステレオミニジャック）、出力インピーダンス 100 Ω | ||
| 収録時 | 選択された1チャンネルのアナログ信号出力 | ||
| 再生時 | 選択された任意の1チャンネル（音声メモ含む）の再生出力 | ||
| 出力電圧 | ±3.16 V（レンジフルスケール時に対応する電圧） | ||
| 最大出力電圧 | ±5.5 V | ||
| 再生時出力選択 | 再生出力端子とモニタ出力端子から出力 | ||
