機械振動計 VM83 レンタル

機械振動計 VM83は、4種類の入力端子を持ちあわせ、加速度、速度、変位が選択でき、またサーボ加速度計を用いることにより圧電式加速度ピックアップでは困難な0.1Hz以上の超低周波振動の測定が可能です。
機械振動計 VM83
機材名称機械振動計(振動測定器)
型番VM83
メーカーリオン
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表振動測定Q&A
機材名称機械振動計(振動測定器)
型番VM83
メーカーリオン



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表振動測定Q&A
メールでのお問合せ

機械振動計 VM83のレンタル事例

  • 設備/ポンプの点検
  • 産業機械分野ではモーターや機械自体の振動を計測することで活躍
  • 工場ラインでの異常発見、製品検査
  • 精密機器での微振動を監視
  • 産業用機械の設備診断
  • 産業機械の保守管理と点検
  • 製品開発の設計
  • 現場の品質管理
  • 各種機械の開発段階における性能試験
  • 生産設備の振動値による良否判定

機械振動計 VM83【リオン】の概要

  • 製品検査 機械振動計 VM83は、振動による異常現象の検出を可能とする振動計です。判定レベル以上の振動が設定時間を越えて継続した場合に警報信号を出力するコンパレータ機能を装備し、自動判定ができます。
  • 微振動計測 機械振動計 VM83は、加工精度に影響を及ぼす微振動を監視します。サーボ加速度計 LS10Cを接続することで、微振動を常時監視し、許容値を超えた場合に、コンパレータ機能が作動します。
  • 設備診断
  • 生産設備のアンバランス、ミスアラインメントなどの低周波数領域の振動から、ベアリング振動などの高周波数領域の振動まで検出が可能です。また、振動値による良否判定を行うコンパレータ機能も併用できます。
※レンタルの振動計はJQAの検定を受けており、計量証明事業社様にもご利用いただけます。検定とは別に校正器での校正も行っていますので、ISO等で必要な校正書類も発行可能です。

機械振動計 VM83【リオン】の詳細

製品検査 振動による異常現象の検出を可能とする振動計です。判定レベル以上の振動が設定時間を越えて継続した場合に警報信号を出力するコンパレータ機能を装備し、自動判定ができます。 vm83-3
微振動計測 加工精度に影響を及ぼす微振動を監視します。サーボ加速度計LS-10Cを接続することで、微振動を常時監視し、許容値を超えた場合に、コンパレータ機能が作動します。 vm83-4
設備診断 生産設備のアンバランス、ミスアラインメントなどの低周波数領域の振動から、ベアリング振動などの高周波数領域の振動まで検出が可能です。また、振動値による良否判定を行うコンパレータ機能も併用できます。 vm83-5

機械振動計 VM83【リオン】の特長

  • 機械振動計 VM83は、さまざまなピックアップが接続でき、広範囲の振動測定が可能
  • 機械振動計 VM83は、サーボ加速度計LS-10Cを接続し、微振動、超低周波振動の測定が可能
  • コンパレータ機能搭載により、レベル判定の出力が可能
  • 指示特性機能として実効値、等価ピーク値、等価P-P、最大値ホールド、ピークホールドを搭載
  • 出力端子として交流出力、直流出力を装備

機械振動計 VM83【リオン】の仕様

メーカー リオン
入力部
ピックアップ入力 圧電式加速度ピックアップ用、最大入力電荷30000pC
プリアンプ入力1 プリアンプVP-26Aを介して圧電式加速度ピックアップを接続
プリアンプ入力2 プリアンプ内蔵型ピックアップ 18V 2mA駆動
サーボピック入力 LS-10C、LS-20Cを接続
測定レンジ−圧電式
ピックアップ感度 1.00〜9.99pC (m/s2)の時 加速度:3、10、30、100、300、1000、3000、10000m/s2 速度:30、100、300、1000、3000、10000mm/s 変位:1、3、10、30、100、300、1000mm(HPF1Hz時) 変位:3、10、30、100、300、1000、3000、1000
ピックアップ感度 0.030〜0.999pC (m/s2)の時 上記の値の10倍の測定レンジ
ピックアップ感度 10.0〜99.9pC (m/s2)の時 上記の値の1/10倍の測定レンジ
測定レンジ−サーボ加速度計
加速度:10、30、100、300、1000mm/s2 速度:1、3、10、30、100mm/s 変位:0.1、0.3、1、3、10mm
振動数範囲
圧電式 加速度:1Hz〜20kHz±5% 速度:1Hz〜3Hz±10%、3Hz〜3kHz±5% 変位:1Hz〜3Hz±20%、3Hz〜500Hz±10%
サーボ加速度計 加速度:0.1Hz〜100Hz±5% 速度:0.1Hz〜0.3Hz±10%、0.3Hz〜100Hz±5% 変位:0.1Hz〜0.3Hz±20%、0.3Hz〜100Hz±10%
フィルタ
圧電式 HPF:1、3、10、20、50Hz(-10%点) LPF:100、300、1 k、3 k、10 kHz(-10%点)
サーボ加速度計 HPF:0.1、0.3、1Hz LPF: 50、100 Hz
校正
ピックアップ感度 0.030〜0.999、1.00〜9.99、10.0〜99.9pC/(m/s2)
出力校正 外部機器校正用信号を出力
インタフェース
シリアルインタフェース データ出力と本器のリモートコントロールを行うSC-31M/SC-31S(別売品)の使用により、1台のコンピュータに対し複数台のVM-83が接続可能(最大16台)
プリンタ出力 プリンター(CP-10、CP-11、DPU-414)に印字データを出力する
その他
指示特性 RMS、EQ-PEAK、EQ P-P、最大値ホールド、ピークホールド
その他の機能 コンパレータ機能
出力端子 交流出力、直流出力
電源 単2形乾電池 4本
大きさ・重さ 171(H) × 120(W)× 234(D) mm 約1.8 kg

[オプション]ピックアップ

形式 PV-85 PV-87 PV-90B PV-94
外観
概要 目的 汎用の標準的なピックアップ 高感度大型構造物の振動測定 軽量構造物、モード解析などの測定 比較的小型で汎用の標準的なピックアップ
構造 せん断 せん断 せん断 せん断
質量g 23 115 1.2 9
電荷感度 pC/(m/s2)※1 6.42 40 0.18 0.714
電圧感度 mV/(m/s2)※1 - - - -
測定周波数範囲 (±1dB)Hz※2 1〜7000 1〜3000 1〜25000 1〜10000
取付共振周波数 kHz※2/th>24/2197036
横感度比 4%以下 5%以下 5%以下 4%以下
標準取付方法 ※3 ねじのトルク N・m VP-53A M6ねじ3.5 VP-53A M6ねじ3.5 VP-53K M3ねじ0.5 VP-53A M6ねじ3.5
最大測定加速度 m/s(2 peak) 5000 400 10000 10000
ベース歪み感度 (m/s2)/μstrain 0.003 0.008 0.01 0.004
熱過渡応答 (m/s2)/℃ 0.1 0.05 10 3
使用温度範囲(℃) -50〜+160 -50〜+160 -50〜+160 -50〜+160
静電容量 (pF) 720 780 410 360
ケース材料 チタン ステンレス チタン チタン
接続機器/ CCLD(定電流駆動) チャージアンプ チャージアンプ チャージアンプ チャージアンプ

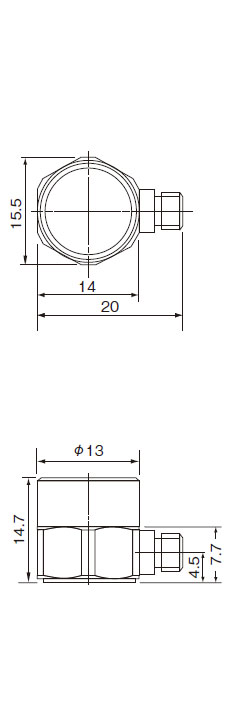

外形寸法 (mm) 画像をクリックすると大きく表示
代表寸法 (mm) 17(Hex) ×18.5(H) 24(Hex) ×30.5(H) 6(Hex) ×10(H) 4(Hex) ×14.7(H)
ピックアップ PV-85のレンタル自動見積 ピックアップ PV-87のレンタル自動見積 ピックアップ PV-90Bのレンタル自動見積 ピックアップ PV-94のレンタル自動見積
※1 代表値、個々のピックアップの感度は校正表(添付)に記載 ※2 標準取付方法(※3)により平滑な面に取り付けた時の代表値

[オプション]サーボ加速度計 LS-10C

サーボ加速度計 LS-10C

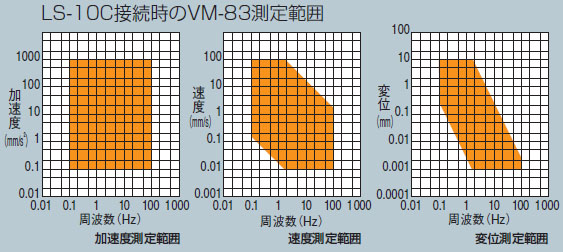

仕様 サーボ加速度計LS-10Cは、重力加速度(直流)から約100H zまでの超低周波数領域の微振動を、測定できるレーザサーボ式の加速度ピックアップです。
サーボ加速度計 LS-10Ca
サーボ加速度計 LS-10C サーボ加速度計 LS-10Cのレンタル自動見積
