絶縁多チャネルロガー GL800 レンタル

絶縁多チャネルロガー GL800は、全chマルチファンクション&絶縁入力 標準20chから最大200ch全チャネルにチャネル間の影響を受けない絶縁入力方式のデータロガーです。入力信号には、電圧、温度、湿度、パルス、ロジックマルチファンクション入力が可能です
絶縁多チャネルロガー GL800
機材名称絶縁多チャネルロガー
型番GL800
メーカーグラフテック
今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
機材名称絶縁多チャネルロガー
型番GL800
メーカーグラフテック



今すぐ機材が使いたい! 今すぐ価格が知りたい!
自動見積ボタン
比較表
メールでのお問合せ

◎JIS自動車部品振動試験 1種A種相当対応
主として乗用車の車内に取り付けられているメータやカーナビ等が基準としている、JIS自動車部品振動試験規格の1種A種相当の耐振性を 実現しました。安心して、車載試験や同等の振動環境下でご使用いただけます。

絶縁多チャンネルロガー GL800のレンタル事例

  • 自動車メーカでの自動車各部の温度測定に
  • 自動車の耐環境試験に

絶縁多チャネルロガー GL800【グラフテック】の特徴

(1) 標準20chから最大200ch
全chマルチファンクション&絶縁入力端子台を20ch/ユニットに統一し、最大200chに対応。しかも全チャネル絶縁入力&マルチファンクション入力です。また、USB接続によるPC計測では、複数の本体を接続することにより最大500chの計測が可能です。

(2) USBメモリにダイレクト収録
大容量で使いやすいUSBメモリに対応。そして内蔵メモリには大容量12MBのフラッシュメモリを搭載。

(3) 大型TFT液晶搭載&バッテリ9時間駆動
5.7インチの大型TFT液晶を搭載し、鮮明で見やすい表示を実現しました。また、バッテリ駆動もTwinバッテリで9時間使用可能(設定条件による)。AC電源駆動時に停電が起きると自動でバッテリ駆動に切り替わります。しかも、バッテリ容量が少なくなると自動で測定を停止し、ファイルのクローズ動作を実行。大切な測定データを守ります

(4) USBで簡単データ転送、イーサネットでWebサーバ/FTP機能で遠隔監視・データ転送
USBインタフェースは簡単PC接続を強化し、イーサネットは、遠隔計測を強化しました。

(5) さらに使いやすくなった、PC接続計測(専用付属ソフト)
・多彩な測定画面 (Y-T、X-Y、デジタル、メータ、レポート表示のさまざまな表示が可能です。)
・誰でも簡単操作 (アイコンキーで感覚的に操作ができる簡単ソフトウェアです。)
・簡単設定画面 (設定画面は、わずか5画面に集約。各種設定は入力波形を見ながら簡単に設定ができます。)
・再生表示画面も豊富 (再生表示画面もY-T、X-Y、デジタルの3画面から選択できます。)
・多チャネル計測対応 (PC計測では最大500chまたは最大10台接続しての計測が可能です。しかも、4つの表示グループ分けができ、測定種類ごとに整理することもできます。)
・便利な機能 (測定中には、ロジックアラーム状態の表示機能やパスワードによるプロテクト機能を搭載。収録データ再生後には、一括CSV変換画面や、検索機能を搭載し、より便利にお使いいただけます。)

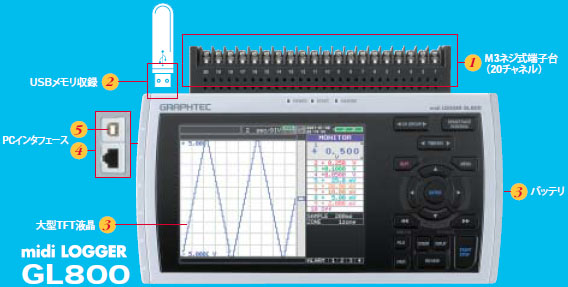

gl800-a

絶縁多チャネルロガー GL800【グラフテック】の仕様

項目 内容
アナログ端子装着ユニット数 1 ユニット(20 ch)または、拡張ユニット(最大200 ch)
サンプリング周期*1 100 ms から 1 h(最高:100 ms/10 ch)
トリガ機能 種類 スタート(トリガ成立でデータ収録開始) ストップ(トリガ成立でデータ収録停止)
条件 スタート :Off、レベル、アラーム、時刻、外部 ストップ :Off、レベル、アラーム、時刻、時間、外部
アラーム機能 種類 アナログ、ロジック、パルスのいずれかでANDまたはOR
条件 アナログ: H、L、Window In、Window Out ロジック :各チャネルでH、L パルス :H、L、Window In、Window Out
パルス/ロジック入力*2*5 ロジック入力4 chまたは、パルス入力4 ch
パルス入力レンジ 積算モード 50 C、500 C、5 kC、50 kC、500 kC、5 MC、50 MC、500 MC/F.S(. 最高:50 k/サンプル周期)
瞬時モード 50 C、500 C、5 kC、50 kC、500 kC、5 MC、50 MC、500 MC/F.S(. 最高:50 k/サンプル周期)
回転数モード 50 rpm、500 rpm、5 krpm、50 krpm、500 krpm、5 Mrpm、50 Mrpm、500 Mrpm/F.S(. 最高:50 k/sec)
アラーム出力*5 チャネル数 4 ch
出力形式 オープンコレクタ出力(5 Vプルアップ抵抗10 kΩ)、接点容量:5 から 24 V(100mA以下)
出力条件 レベル判定、ウィンドウ判定、ロジックパターン判定、パルス判定
外部トリガ入力*2*5 1 ch
PC I/F イーサネット(10BASE-T/100BASE-TX)、USB(Hi-Speed)
データ保存機能 測定データ 内蔵メモリまたは、USBメモリにダイレクト収録
その他 設定条件、画面コピーデータは、内蔵メモリまたはUSBメモリに保存可能
内蔵記憶媒体 本体フラッシュメモリ:12 MByte
USBメモリスロット(Full-Speed対応) 標準装備
演算機能 統計演算種類 平均値、ピーク値、最大値、最小値、実効値
演算数 最大2演算を同時設定可能
検索機能 機能 収録データに対して、必要なポイントを検索する機能。種類:レベル、アラーム、ロジック、パルス
スケール変換機能 各チャネルごとに4点設定
表示器 サイズ 5.7 インチTFTカラー液晶ディスプレイ
表示内容 波形+デジタル値、波形のみ、デジタル値のみ
使用環境 0 から 45 ℃、5 から 85 %R.H(. バッテリ使用時は15 から 40 ℃)
電源 ACアダプタ(AC100 V から 240 V/50 から 60 Hz) DC駆動(DC8.5 から 24 V)*3 バッテリパック*3
消費電力 28 VA以下(AC駆動)
外形寸法[W×D×H](約) 232 mm×152 mm×50 mm
質量[重量](約) 990 g(20 ch端子台ユニット1 台込み)*4
耐振性 自動車部品第一種 A種相当

<GL800用20ch端子台の仕様>

項目 内容
入力ch数 20(拡張ユニットで最大200 ch)
入力端子形状 M3ネジ式端子
方式 スキャン方式、全ch絶縁、平衡入力
測定レンジ 電圧 20・50・100・200・500 mV、1・2・5・10・20・50 V、1-5 V F.S.
温度 熱電対:K、J、E、T、R、S、B、N、W(WRe5-26) 測温抵抗体:Pt100・JPt100・Pt1000(IEC751)
湿度 0 から 100 %(電圧0V から 1Vスケーリング換算)*オプションのB-530装着時
入力フィルタ Off、2、5、10、20、40(移動平均)
測定精度 電圧 ±0.1 % of F.S.
熱電対 測定温度範囲 測定確度
R/S 0≦ TS ≦100 100< TS ≦300 ℃ R:300< TS ≦1600 ℃ S:300< TS ≦1760 ℃ ±5.2 ℃ ±3.0 ℃ ±(0.05 % of rdg +2.0 ℃) ±(0.05 % of rdg +2.0 ℃)
B 400≦ TS ≦600 ℃ 600< TS ≦1820 ℃ ±3.5 ℃ ±(0.05 % of rdg +2.0 ℃)
K -200≦ TS ≦-100 ℃ -100< TS ≦1370 ℃ ±(0.05 % of rdg +2.0 ℃) ±(0.05 % of rdg +1.0 ℃)
E -200≦ TS ≦-100 ℃ -100< TS ≦800 ℃ ±(0.05 % of rdg +2.0 ℃) ±(0.05 % of rdg +1.0 ℃)
T -200≦ TS ≦-100 ℃ -100< TS ≦400 ℃ ±(0.1 % of rdg +1.5 ℃) ±(0.1 % of rdg +0.5 ℃)
J -200≦ TS ≦-100 ℃ -100< TS ≦100 ℃ 100< TS ≦1100 ℃ ±2.7 ℃ ±1.7 ℃ ±(0.05 % of rdg +1.0 ℃)
N 0≦ TS ≦1300 ℃ ±(0.1 % of rdg +1.0 ℃)
W 0≦ TS ≦2315 ℃ ±(0.1 % of rdg +1.5 ℃)
測温抵抗体 Pt100: -200 から 850℃(FS=1050℃) JPt100: -200 から 500℃(FS=700℃) Pt1000: -200 から 500℃(FS=700℃) ±1.0 ℃
±0.8 ℃
±0.8 ℃
*基準接点補償確度:±0.5 ℃
A/Dコンバータ 16 bi(t 内部有効:14 bit)
最大入力電圧 +/- 間 60 Vp-p
入力端子/入力端子間 60 Vp-p
筐体間 60 Vp-p
耐電圧 350 Vp-p(各入力ch-筐体間) 1分間
*1 使用するサンプリング速度によりチャネル数に制限があります。 *2 最大入力電圧:+24V、入力スレッシュホールド電圧:約2.5V、ヒステリシス:約0.5V(+2.5V から 3V) *3 オプション *4 バッテリ、ACアダプタ含まず *5 ロジック/アラームケーブル(B-513)が必要です。

GL800 PCソフトウェアの仕様

項目 内容
対応OS Windows2000/XP
機能 本体制御、リアルタイムデータ収録、ファイル形式変換
本体設定範囲 入力設定、メモリ設定、アラーム設定、トリガ設定、レポート設定、その他
接続台数(ch) 最大10台または最大500 chのいずれか
収録データ リアルタイムデータ、本体メモリ内のデータ、USBメモリデータ
表示内容 アナログ波形、ロジック波形、パルス波形、デジタル値
表示モード Y-T波形、X-Y波形、デジタル波形、メータ表示、レポート表示
監視機能 アラーム発生時に、指定のメールアドレスにメール配信
ファイル形式変換 カーソル間/全データをCSV形式へ変換、一括変換機能
ダイレクトエクセル 最高1secサンプリングデータをエクセルへ保存
統計・履歴表示 測定中の最大・最小・平均値
レポート機能 日報・月報ファイルを自動作成可能
